Позиция на иллюстрации
Заводской номер детали
Название детали
50-60-199СП
50-60-199СП

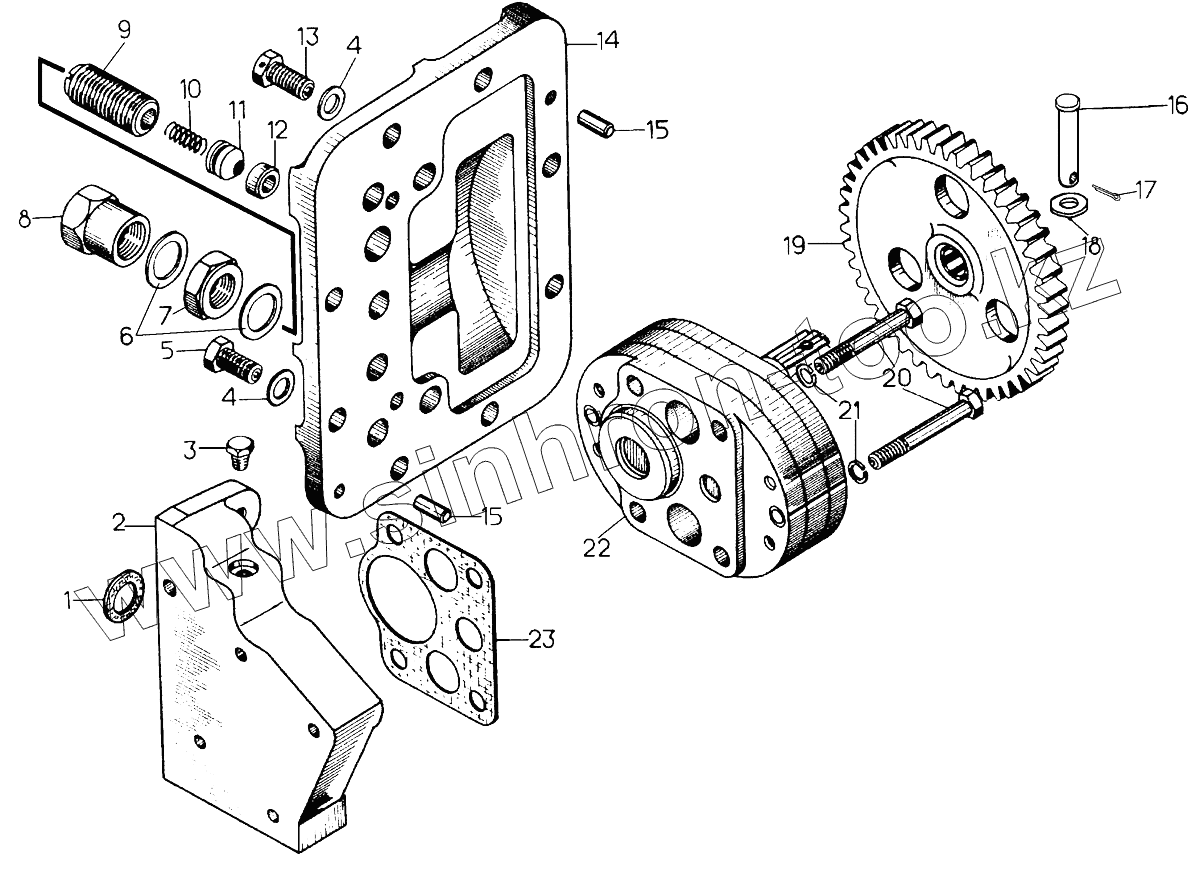

Насос
1
018-022-25-2-5
Кольцо 018-022-25-2-5
2
50-60-212
Корпус
3
371
Пробка
4
40920
Кольцо
5
БолтМ12х25.58.019
Болт
6
40910
Кольцо
7
3069
Гайка
8
700-41-2399
Гайка
8
700-41-2399-1
Гайка
9
50-60-209
Стержень
10
38347
Пружина
11
18-60-66
Клапан
12
18-60-63
Кольцо
13
28598
Болт
14
50-60-205
Фланец
15
700-32-2196
Штифт
16
50-60-280
Упор
17
Шплинт2х16.019
Шплинт 2х16.019
18
Шайба8.02.3кп.019
Шайба 8.02.3кп.019
19
50-60-269
Шестерня
20
БолтМ10х70.58.019
Болт М10х70.58.019
21
Шайба10.65Г.019
Шайба 10.65Г.019
22
НМШ25Б
Насос НМШ 25 Б
23
700-40-6199
Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
