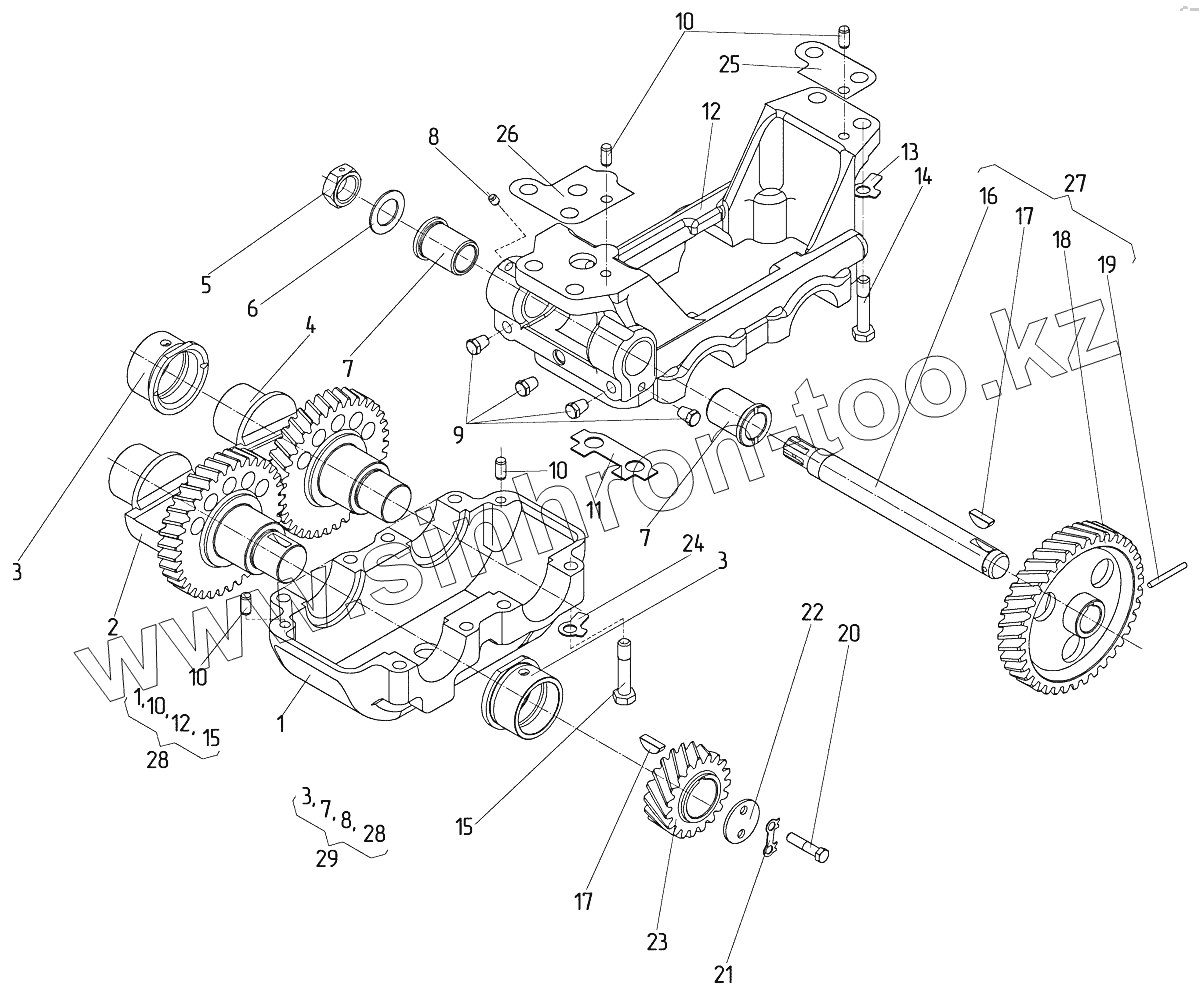

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Механизм уравновешивающий

Тип техники

Марка

Модель

Схема

51-66-1СП

1

1

2

3

3

3

4

5

6

7

7

7

8

8

9

10

10

10

10

11

12

12

13

14

15

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
51-66-1СП	51-66-1СП		Уравновешивающий механизм
1	51-66-2		Поддон
2	51-66-26		Противовес
3	51-66-3		Втулка
4	51-66-27		Противовес
5	700-30-2339		Гайка
6	51-66-30		Кольцо
7	51-66-19		Втулка
8	700-32-2195		Штифт
9	371		Пробка
10	700-32-2198		Штифт
11	700-31-2527		Пластина
12	51-66-16		Корпус
13	700-31-2546		Пластина
14	БолтМ16-8gх45.88.019		Болт М16-8gх45.88.019
15	БолтМ12х60.58.019		Болт М12х60.58. 019
16	51-66-22		Валик промежуточный
17	Шпонка8х11		Шпонка 8х11
18	51-66-23		Шестерня
19	Заклепка5х45.00		Заклепка 5х45.00
20	БолтМ8-6gх25.58.019		Болт М8-6gх25.58.019
21	700-31-2605		Шайба
22	51-66-12		Шайба
23	51-66-11		Шестерня
24	700-31-2337		Шайба
25	29-09-108		Прокладка
26	29-09-109		Прокладка
27	51-66-106СП		Валик в сборе с шестерней
28	51-66-104СП		Корпус
29	51-66-103СП		Корпус
