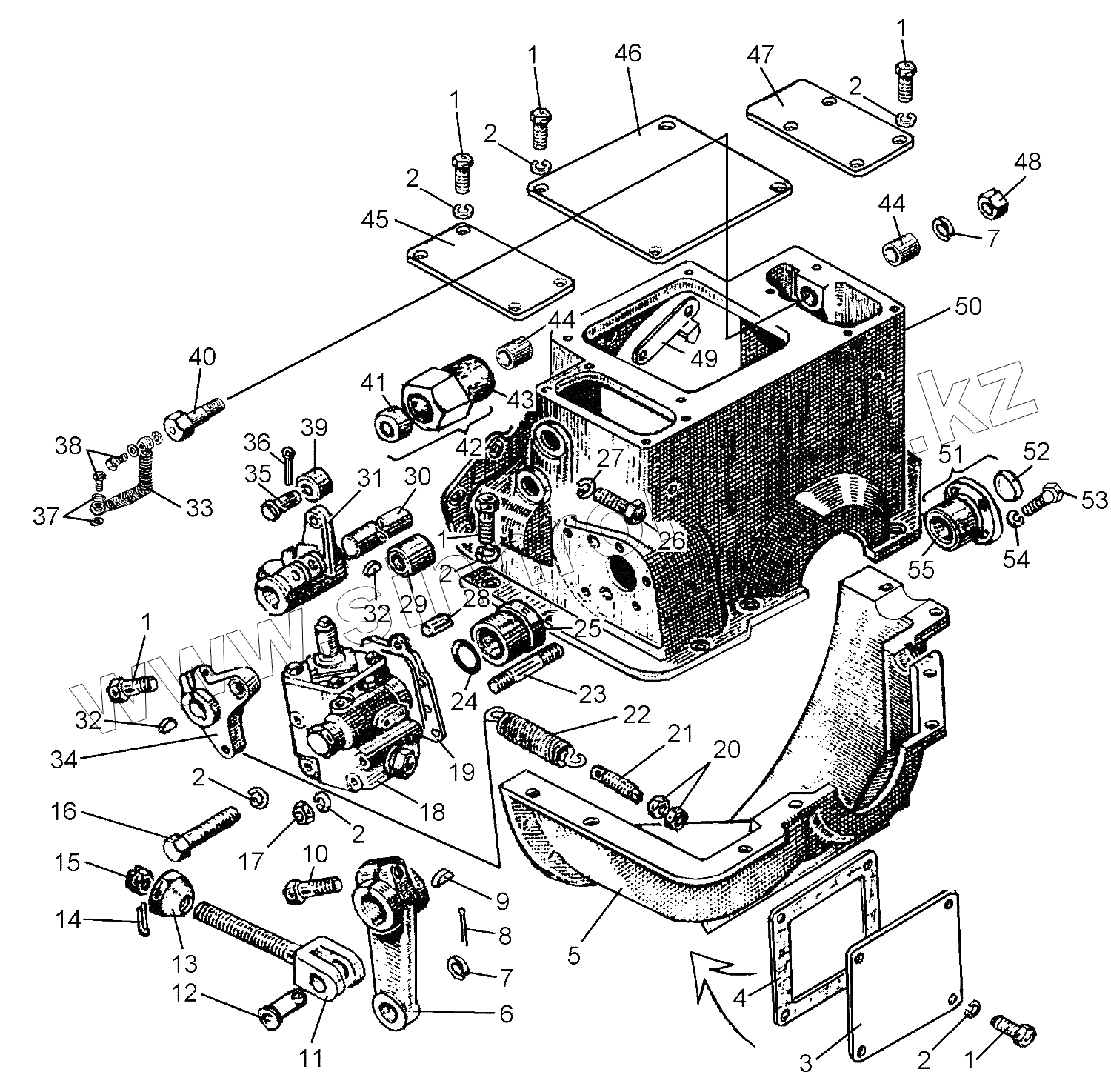

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Механизм управления муфтой сцепления
48-15-1СП
1
1
1
1
1
1
2
2
2
2
2
2
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-15-1СП | 48-15-1СП | Механизм управления муфтой сцепления | |
| 1 | БолтМ10-6gх25.58.019 | Болт | |
| 2 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 3 | 15234 | Крышка | |
| 4 | 46173 | Прокладка | |
| 5 | 50-15-123 | Кожух | |
| 5 | 50-15-154СП | Кожух | |
| 6 | 24-15-90 | Рычаг | |
| 7 | 3193-1 | Шайба | |
| 8 | Шплинт4х32 | Шплинт | |
| 9 | 700-34-2029 | Шпонка | |
| 10 | БолтМ10х35.58.019 | Болт М10х35.58.019 | |
| 11 | 50-15-36 | Тяга | |
| 12 | 700-47-2091 | Ось | |
| 13 | 17377 | Гайка | |
| 14 | Шплинт3,2х40 | Шплинт 3,2х40 | |
| 15 | 50-15-34 | Стопор | |
| 16 | БолтМ10-6gх130.58.019 | Болт М10-6gх130.58.019 | |
| 17 | ГайкаМ10-7Н.6.019 | Гайка | |
| 18 | 50-15-118СП | Сервомеханизм | |
| 19 | 700-40-3278 | Прокладка | |
| 20 | ГайкаМ8.6.019 | Гайка | |
| 21 | 06412 | Винт | |
| 22 | 700-38-2073 | Пружина | |
| 23 | 2994 | Шпилька | |
| 24 | 700-40-7374 | Кольцо | |
| 25 | 50-15-62 | Втулка | |
| 26 | БолтМ12х35.58.019 | Болт М12х35.58.019 | |
| 27 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 28 | 700-32-2201 | Штифт | |
| 29 | 50-15-24 | Втулка | |
| 30 | 50-15-142 | Валик | |
| 31 | 50-15-51 | Рычаг | |
| 32 | 34128 | Шпонка | |
| 33 | РВД6-40-380-115-10(09)/10(09)-У | РВД 6-40-380-115-10(09)/10(09)-У | |
| 34 | 24-15-64-1 | Рычаг | |
| 35 | 17317 | Палец | |
| 36 | Шплинт3,2х22.019 | Шплинт | |
| 37 | 40912 | Кольцо | |
| 38 | 700-41-3069 | Штуцер | |
| 39 | 24-15-11 | Ролик | |
| 40 | 48-15-22 | Втулка | |
| 41 | 50-13-194 | Втулка | |
| 42 | 50-15-162СП | Втулка | |
| 43 | 50-15-141 | Втулка | |
| 44 | 50-15-20 | Втулка | |
| 45 | 48-15-17 | Крышка | |
| 46 | 24-15-45 | Крышка | |
| 47 | 48-15-18 | Крышка | |
| 48 | ГайкаМ20х1,5-7Н.6.019 | Гайка М20х1,5-7Н.6.019 | |
| 49 | 24-15-51 | Стрелка | |
| 50 | 50-15-122 | Кожух | |
| 51 | 50-15-166СП | Стакан | |
| 52 | 27580 | Заглушка | |
| 53 | БолтМ8-6gх16.88.35.019 | Болт | |
| 54 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 55 | 50-15-124 | Стакан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
