Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Механизм переключения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
18-12-178СП
18-12-177СП
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33

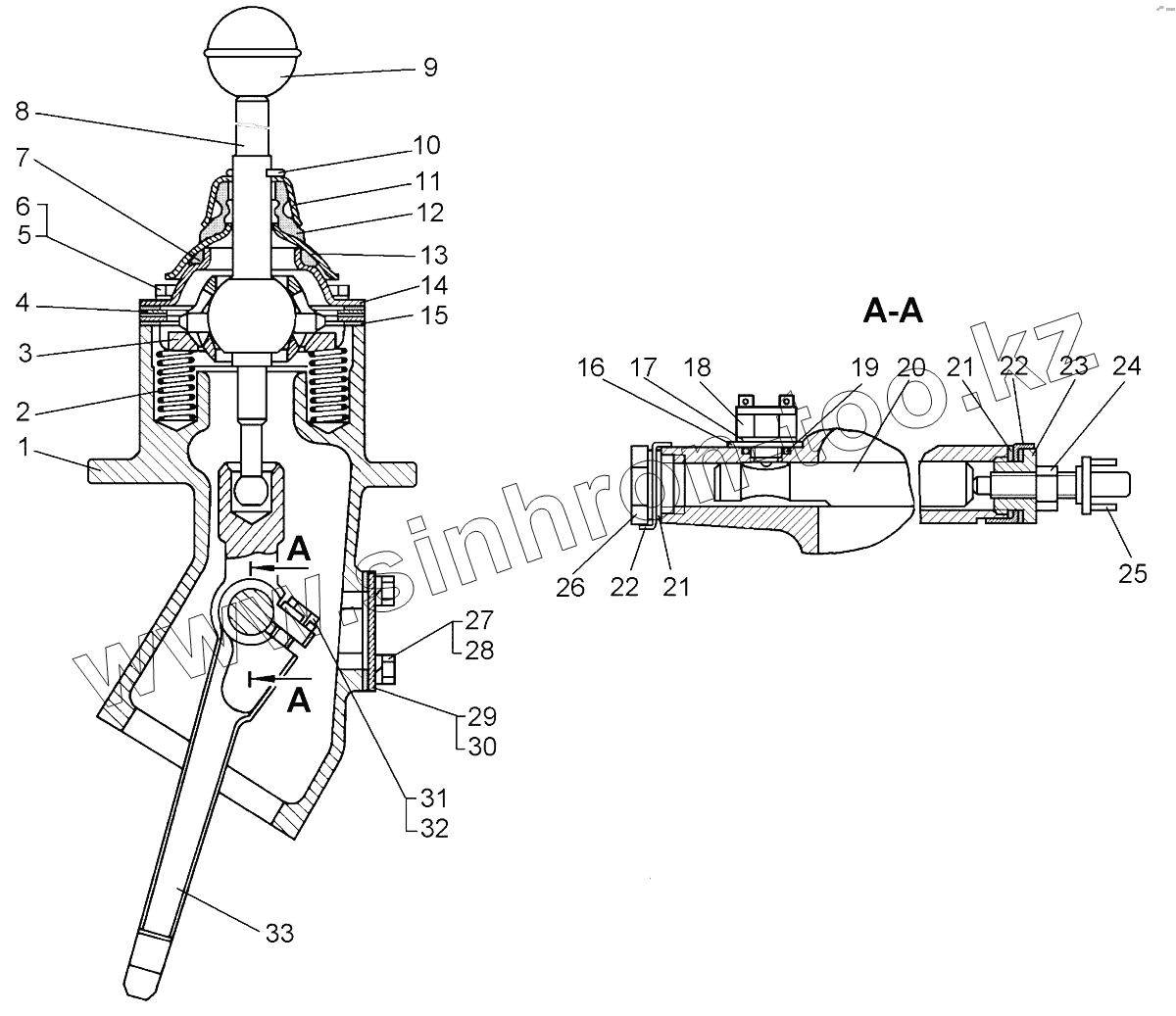

Позиция на иллюстрации Заводской номер детали Название детали
18-12-178СП 18-12-178СП Механизм переключения правый
18-12-177СП 18-12-177СП Механизм переключения левый
1 18-12-330 Проставка
1 18-12-391 Проставка
2 38325 Пружина
3 13360 Кольцо
4 13317 Фланец шаровой
5 БолтМ10-6gх30.58 Болт М10-6gх30.58
6 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
7 КО50х70-2 Кольцо
7 40820 Кольцо
8 18-12-162СП Рычаг левый
8 18-12-161СП Рычаг правый
9 13310СП Рукоятка
10 Шплинт4х32.019 Шплинт
11 13591 Крышка
12 46612 Колпачок
13 13319 Крышка
14 13318 Фланец шаровой
15 40819 Прокладка
15 40819-1 Прокладка
16 18-12-411 Пластина
17 21-12-50 Прокладка
18 ВК418-3716000-Э Выключатель
18 ВК418-3716000-Т Выключатель
18 ВК418-3716000 Выключатель
19 014-018-25-2-5 Кольцо 014-018-25-2-5
20 18-12-412 Валик
20 18-12-413 Валик
21 40588 Прокладка
22 31368 Шайба
23 700-37-2319 Пробка
24 700-30-604 Гайка
25 ВК412ЫШЗ.604.051 Выключатель
26 700-37-2154 Пробка
27 БолтМ8-6gх16.88.35.019 Болт
28 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
29 18-12-246 Крышка
30 700-40-3072-1 Прокладка
31 БолтМ12х1,25-6gх30.88.019 Болт М12х1,25-6gх30.88.019
32 700-31-2337 Шайба
33 18-12-410 Рычаг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
