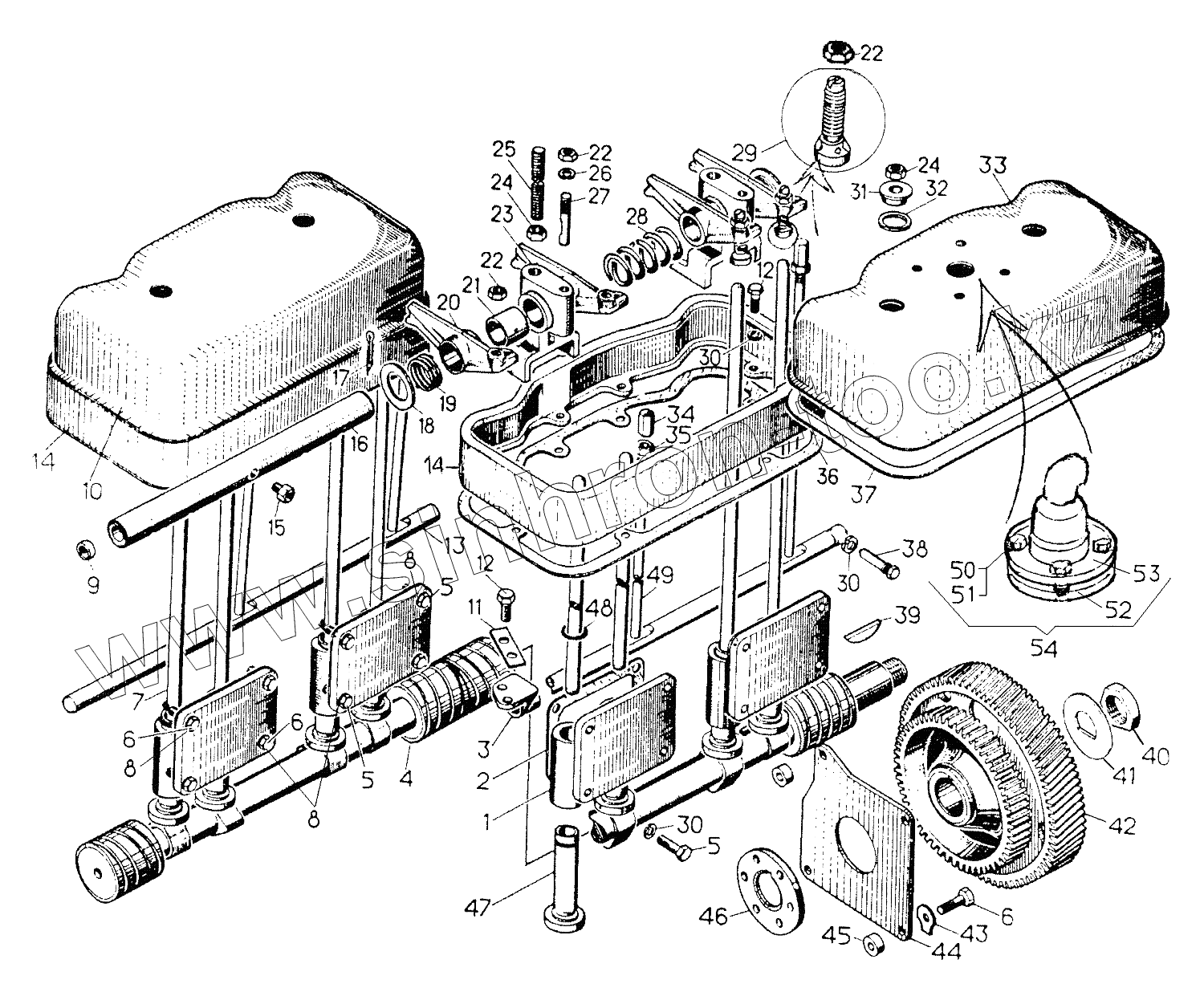

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Механизм газораспределения дизеля

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
51-04-7СП
1
2
3
4
5
5
5
6
6
6
7
8
8
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
51-04-7СП 51-04-7СП Механизм газораспределения
1 14-04-23 Кронштейн
2 40845 Прокладка
3 02236 Подшипник
4 14-04-20-1 Вал распределительный
5 04207 Болт
6 БолтМ10-6gх30.58.019 Болт
7 51-04-45 Штанга толкателя
8 40839 Кольцо
9 0280 Заглушка
10 14-04-119СП Колпак
11 31383 Пластина
12 БолтМ10-6gх25.58.019 Болт
13 14-04-26 Валик декомпрессора
14 16-04-22 Основание колпака
15 41242 Штуцер
16 14-04-24 Валик коромысел
17 Шплинт4х40 Шплинт 4х40
18 3177 Шайба
19 700-38-2026 Пружина
20 14-04-21-2 Коромысло
21 51-04-47 Втулка коромысла
22 30209 Гайка
23 14-04-27 Стойка
24 700-30-2417 Гайка
25 29314 Шпилька
26 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
27 04216 Стопор
28 700-38-2465 Пружина
29 65-04-2 Винт регулировочный
30 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
31 51-04-55 Втулка
32 46267 Прокладка
33 14-04-119-01СП Колпак
34 02277 Наконечник
35 3084 Гайка
36 700-40-2108 Прокладка
37 700-40-2896 Прокладка
38 700-35-2009 Винт
39 3420 Шпонка
40 3055 Гайка
41 3170-01 Шайба
42 04202-1 Колесо зубчатое
43 3137 Шайба
44 04203 Плита
45 0474 Втулка
46 0473 Шайба
47 51-04-108СП Толкатель
48 04205 Кольцо
49 02219 Штанга декомпрессора
50 БолтМ8х20.58.019 Болт М8х20.58.019
51 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
52 700-40-8607 Прокладка
53 51-01-161СП Сапун
54 51-01-163СП Сапун в сборе с прокладкой, шайбами и болтами
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
