Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Кривошипно-шатунный механизм пускового агрегата

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
17-03-5СП
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36

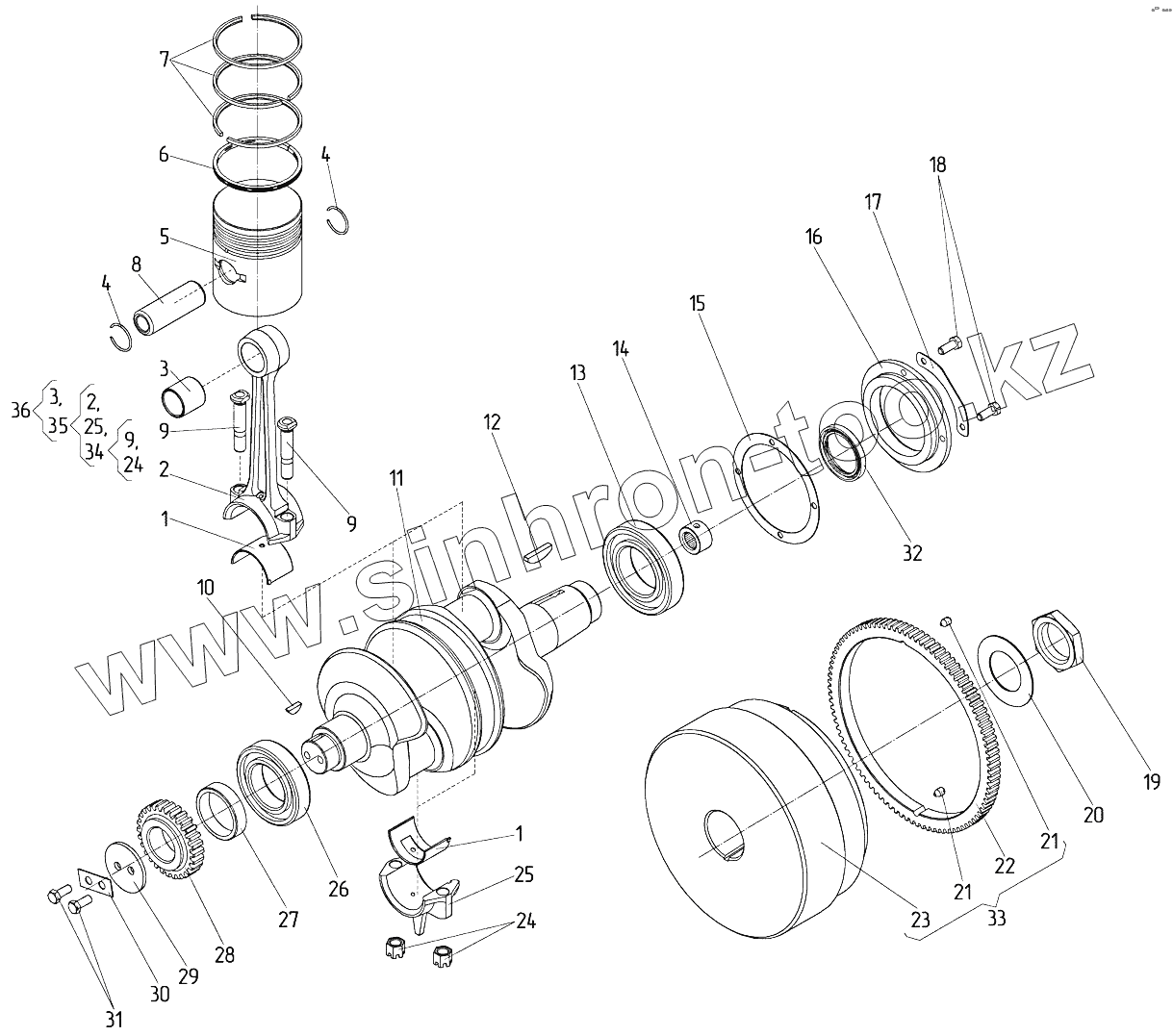

Позиция на иллюстрации Заводской номер детали Название детали
17-03-5СП 17-03-5СП Кривошипно-шатунный механизм
1 А23.01-5404А Вкладыш шатунного подшипника
2 03344 Шатун
3 03148 Втулка шатуна
4 17-03-29 Кольцо
5 17-03-27 Поршень
6 03351 Кольцо поршневое маслосъемное
6 СТ-03351 Кольцо поршневое маслосъемное
7 03350 Кольцо поршневое компрессионное
7 СТ-03350 Кольцо поршневое компрессионное
8 03158-1 Палец поршневой
9 03346 Болт шатунный
10 34126 Шпонка
10 5х7,5 Шпонка 5х7,5
11 03341 Вал коленчатый
12 3423 Шпонка
13 211АК Подшипник 211АК
14 942/20 Подшипник 942/20
15 40301 Прокладка
16 17-03-23 Крышка
17 17-03-16 Пластина
18 БолтМ6х16.58.019 Болт М6х16.58.019
19 03144 Гайка
20 31100 Шайба
21 ВинтВ.М8-8gх12.14Н Винт В.М8-8gх12.14Н
22 17-03-3 Венец маховика
23 17-03-2 Маховик
24 3082 Гайка
25 03345 Крышка шатуна
26 210АК Подшипник 210АК
27 03174 Кольцо
28 03356 Шестерня
29 03142 Шайба
30 3199 Пластина
31 БолтМ8-6gх20.58.019 Болт М8-6gх20.58.019
32 1,2-55х80-1 Манжета 1,2-55х80-1
33 17-03-103СП Маховик
34 17-03-сб111 Болт шатунный с гайкой
35 03740СП Шатун
36 03427СП Шатун
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
