Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Кран-трубоукладчик-продолжение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
7
8
8
8
8
8
9
9
10
11
11
12
13
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
31
32
33
34
35
36
37
37
37
37

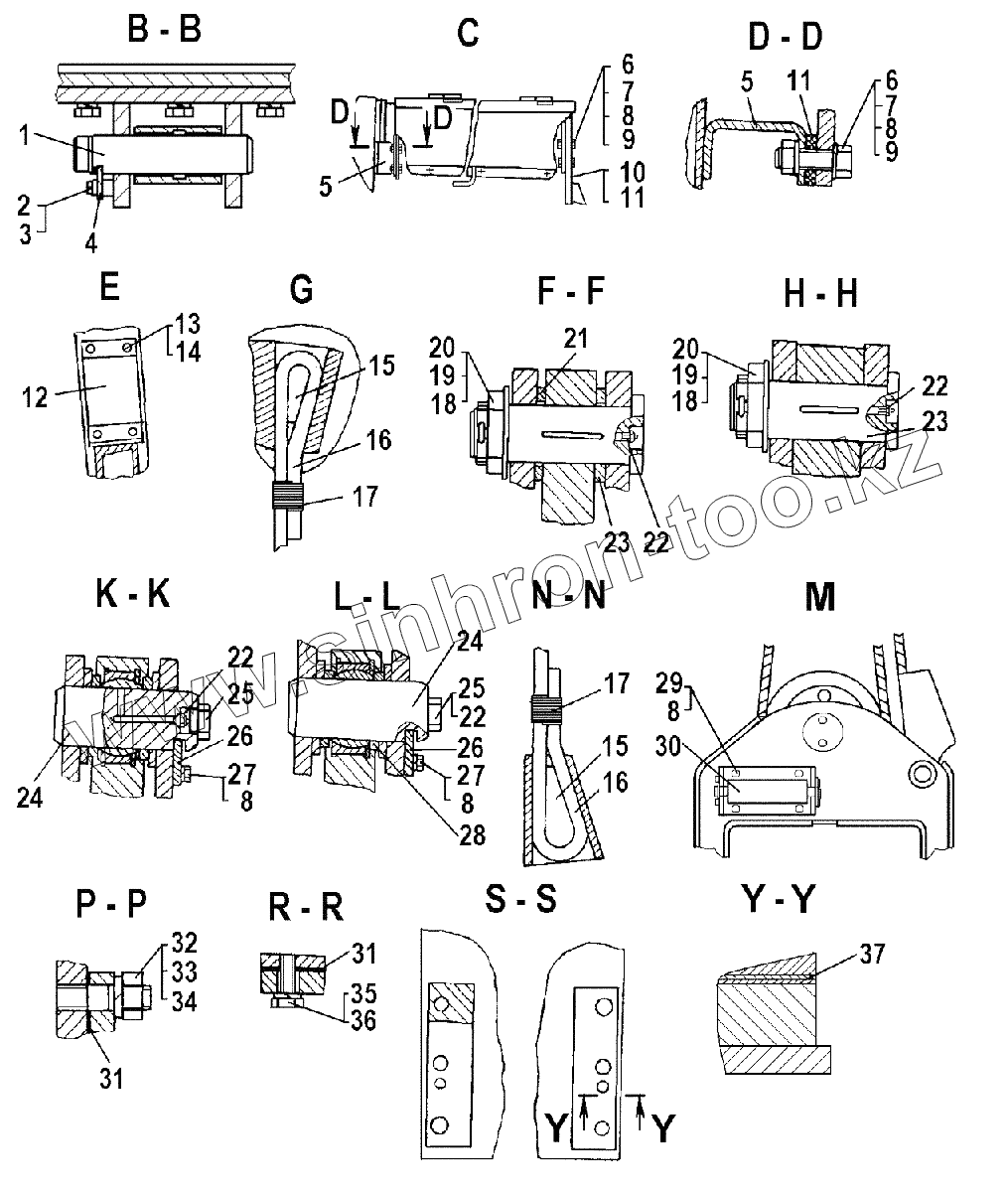

Позиция на иллюстрации Заводской номер детали Название детали
1 71-53-656 Ось
2 БолтМ16-6gх35.58.019 Болт М16-6gх35.58.019
3 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
4 71-53-305-01 Планка
5 71-53-170 Кронштейн
6 БолтМ10-6gх40.58.019 Болт
7 ГайкаМ10-7Н.6.019 Гайка
8 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
9 31308 Шайба
10 71-53-121СП Кронштейн
11 700-40-8549 Прокладка
12 71-53-242СП Кожух
13 Шайба6Т.65Г.09 Шайба 6Т.65Г.09
14 БолтМ6-6gх12.88.35.019 Болт М6-6gх12.88.35.019
15 71-53-168 Клин
16 19,5-Г-ВК-О-Н-Р-Т-1770 Канат
16 18-Г-ВК-Н-О-Т-1770 Канат
16 20-Г-ВК-О-Н-Р-Т-1770 Канат
17 1,6-I Проволока 1,6-I
18 8х100.01.6 Шплинт 8х100.01.6
19 700-31-2696 Шайба
20 700-30-2410 Гайка
21 71-53-167 Кольцо
22 1.3.Ц6 Масленка 1.3.Ц6
23 71-53-94 Палец
24 71-53-173 Ось
25 700-37-2105 Пробка
26 71-53-174 Пластина
27 БолтМ10-6gх30.58.019 Болт
28 50-50-302 Кольцо
29 БолтМ10-6gх25.58.019 Болт
30 71-53-257СП Ролик
31 700-40-8548 Прокладка
32 29338 Шпилька
33 30230 Гайка
34 Шайба30.65Г.09 Шайба 30.65Г.09
35 28234 Болт
36 Шайба20.ОТ.65Г.09 Шайба 20.ОТ.65Г.09
37 71-53-49-03 Прокладка
37 71-53-49-02 Прокладка
37 71-53-49-01 Прокладка
37 71-53-49 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
