Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Кран-трубоукладчик
1
1
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
34
34
35
35
36
36
37
37

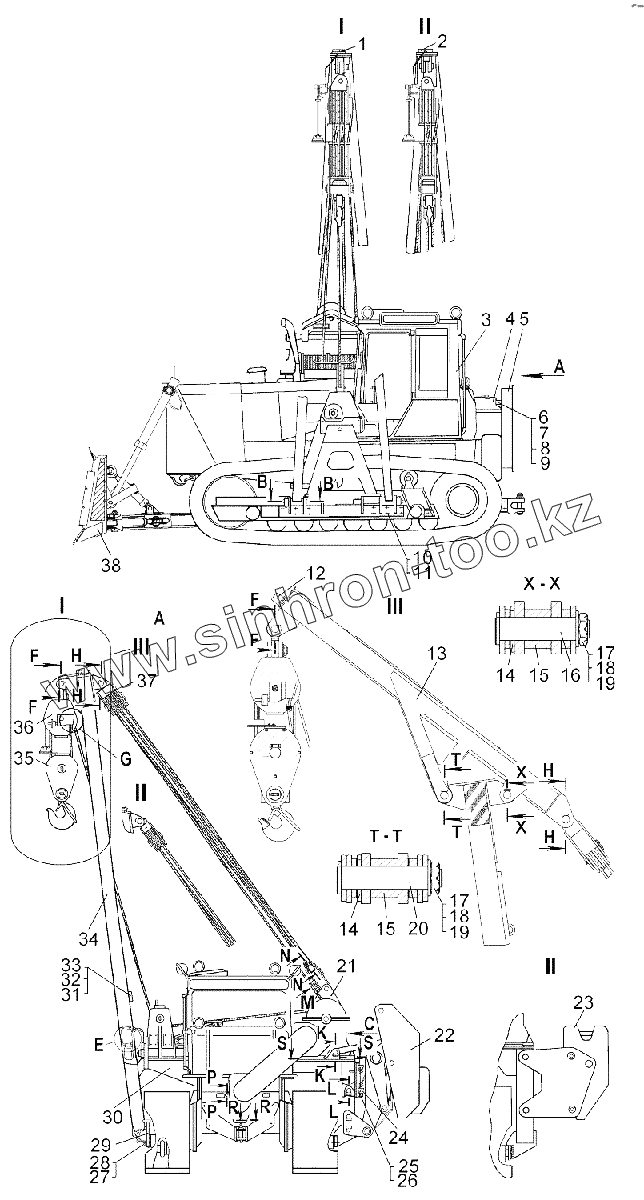

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 71-86-9-02СП | Установка прибора безопасности АЗК110-22 | |
| 1 | 71-86-9-03СП | Установка прибора безопасности АЗК110-22 | |
| 1 | 71-86-9СП | Установка прибора безопасности АЗК110-22 | |
| 2 | 71-86-9-01СП | Установка прибора безопасности АЗК110-22 | |
| 3 | 48-61СП_ТЗбазаподТРсБО | Трактор Т10МБ.0120-5 | |
| 3 | 48-61-001СП | Трактор Т10МБ.0121-5 | |
| 3 | 48-61СП | Трактор Т10МБ.0120-5 | |
| 4 | 71-53-8СП | Кожух | |
| 5 | 71-44-2СП | Редуктор | |
| 6 | 4540-2201010-02 | Вал карданный | |
| 7 | 700-28-2564 | Болт | |
| 8 | 700-30-727-01 | Гайка | |
| 9 | Шплинт3,2х32 | Шплинт 3,2х32 | |
| 10 | 700-28-2568 | Болт | |
| 11 | Шайба24Т.65Г.09 | Шайба 24Т.65Г.09 | |
| 12 | 71-86-15СП | Установка прибора безопасности АЗК110-22 | |
| 13 | 71-53-367СП | Удлинитель стрелы | |
| 14 | 71-53-1039 | Вкладыш | |
| 15 | 71-53-1037 | Втулка | |
| 16 | 71-53-1028 | Палец | |
| 17 | 700-30-2410 | Гайка | |
| 18 | 700-31-2696 | Шайба | |
| 19 | Шплинт8х100.01.6 | Шплинт 8х100.01.6 | |
| 20 | 71-53-1028-01 | Палец | |
| 21 | 71-44-1-01СП | Лебедка | |
| 21 | 71-44-1СП | Лебедка | |
| 22 | 71-53-5СП | Установка противовеса | |
| 23 | 71-53-14СП | Установка противовеса | |
| 24 | 71-53-219СП | Выключатель противовеса | |
| 25 | БолтМ12-6gх40.58.019 | Болт | |
| 26 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 27 | БолтМ20-8gх40.66.019 | Болт М20-8gх40.66.019 | |
| 28 | Шайба20.ОТ.65Г.09 | Шайба 20.ОТ.65Г.09 | |
| 29 | 71-53-6СП | Лестница | |
| 30 | 71-53-4СП | Установка рамы | |
| 30 | 71-53-13СП | Установка рамы | |
| 31 | Шайба16.ОТ.65Г.09 | Шайба 16.ОТ.65Г.09 | |
| 32 | БолтМ16-8gх30.58.019 | Болт | |
| 33 | 71-53-3СП | Указатель грузоподъемности | |
| 33 | 71-53-19СП | Указатель грузоподъемности | |
| 34 | Стр-12.000.00 | Стрела с удлинителем | |
| 34 | Стр-10.000.00 | Стрела | |
| 34 | Стр-11.000.00 | Стрела | |
| 35 | 71-53-33СП | Блок подвижный | |
| 35 | 71-53-36СП | Блок подвижный | |
| 36 | 71-53-32СП | Блок подвесной | |
| 36 | 71-53-35СП | Блок подвесной | |
| 37 | 71-53-17СП | Блок стреловой | |
| 37 | 71-53-9СП | Блок стреловой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
