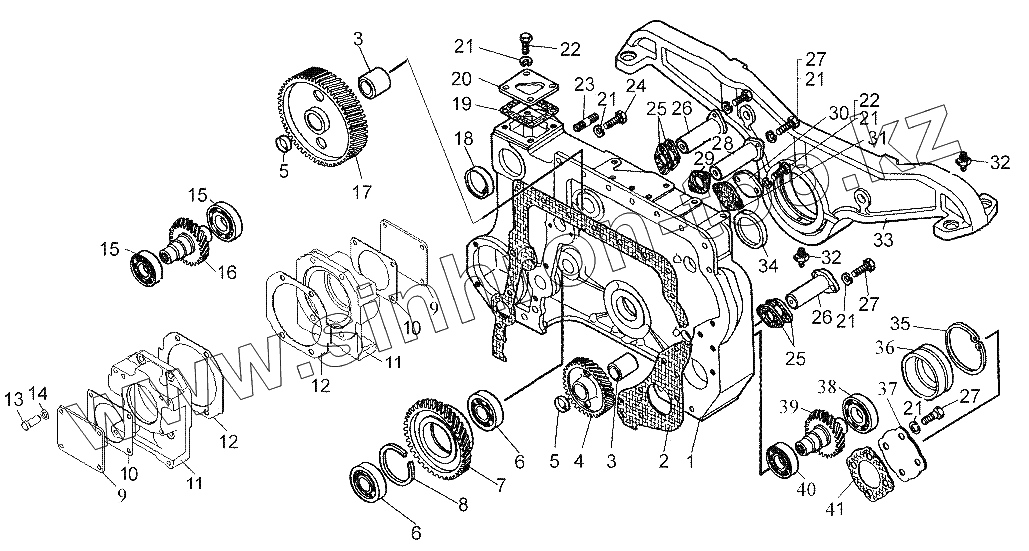

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Кожух шестерен распределения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
16-01-152СП
1
2
3
3
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
21
21
21
21
21
22
22
23
24
25
25
26
26
27
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
16-01-152СП 16-01-152СП Кожух шестерен распределения
1 16-01-100 Кожух шестерен распределения
2 700-40-3105 Прокладка
3 01459 Втулка
4 16-01-152 Колесо зубчатое
5 013 Заглушка
6 407 Подшипник шариковый радиальный однорядный
7 16-01-102 Колесо зубчатое
8 700-58-2112 Кольцо
9 50-26-832 Крышка
10 700-40-2631 Прокладка
11 18-26-802 Фланец
12 700-40-3766 Прокладка
13 БолтМ12-6gх30.58.019 Болт
14 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
15 118 Подшипник шариковый радиальный однорядный
16 50-26-814 Вал
17 16-01-162 Колесо зубчатое
18 01173 Заглушка
19 40856 Прокладка
20 01479 Крышка
21 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
22 БолтМ10х20.58.019 Болт М10х20.58.019
23 700-29-2354 Шпилька
24 БолтМ10-6gх30.58.019 Болт
25 40285 Прокладка
26 01463 Ось шестерни
27 БолтМ10-6gх25.58.019 Болт
28 16-01-142 Ось
29 700-40-3245 Прокладка
30 051130 Заглушка
31 700-40-2116 Прокладка
32 1.3.Ц6 Масленка 1.3.Ц6
33 29-01-39 Опора
34 2.1-68х92-4 Манжета 2.1-68х92-4
35 700-58-2084 Кольцо
36 29-01-34 Крышка
37 51-01-101 Крышка
38 308 Подшипник шариковый радиальный однорядный
39 16-01-103 Колесо зубчатое
40 307 Подшипник шариковый радиальный однорядный
41 700-40-7962 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
