Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Колесо натяжное

Тип техники

Марка

Модель

Схема

50-21-305-05СП

50-21-306-05СП

1

2

3

4

4

5

6

7

8

9

10

10

11

12

13

14

14

15

16

17

18

18

19

19

20

21

22

23

23

23

24

25

26

27

28

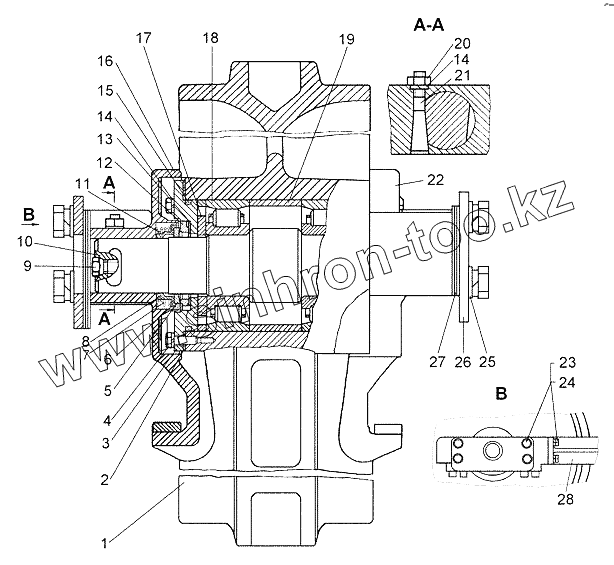

Позиция на иллюстрации	Заводской номер детали		Название детали
50-21-305-05СП	50-21-305-05СП		Колесо натяжное
50-21-306-05СП	50-21-306-05СП		Колесо натяжное
1	50-21-212		Колесо натяжное
2	24-21-44-01		Прокладка
3	24-21-147СП		Шайба
4	2816		Болт
4	БолтМ12-6gх30.88.35.019		Болт М12-6gх30.88.35.019
5	24-21-126		Кольцо
6	24-21-130		Обойма
7	700-38-2568		Пружина
8	КАТ-40-5432		Манжета
9	700-37-2240		Пробка
10	24-21-123		Ось
10	24-21-123-01		Ось
11	700-58-2369		Кольцо
12	24-21-127		Кольцо
13	КАТ-40-5019		Прокладка
14	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
15	КАТ-21-60-05		Кольцо
16	50-21-424СП		Опора
17	24-21-129		Шайба
18	2614К2		Подшипник 2614 К2
18	272614		Подшипник 272614
19	50-21-434-02		Втулка
19	50-21-409		Втулка
20	700-30-2414		Гайка
21	18-21-45		Стопор
22	50-21-423СП		Опора
23	БолтМ20х60.109.019		Болт М20х60.109.019
23	28234-01		Болт
23	28234		Болт
24	Шайба20.ОТ.65Г.09		Шайба 20.ОТ.65Г.09
25	31109		Шайба 20х4.02.10ЮА.019
26	50-21-223		Крышка
27	50-21-124		Прокладка
28	50-21-63		Вилка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
