Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Картер

Тип техники

Марка

Модель

Схема

65-01-115СП

1

2

3

3

3

4

5

6

7

8

9

10

10

11

11

12

12

13

14

14

15

15

16

17

18

19

20

20

21

21

22

22

23

23

24

24

25

26

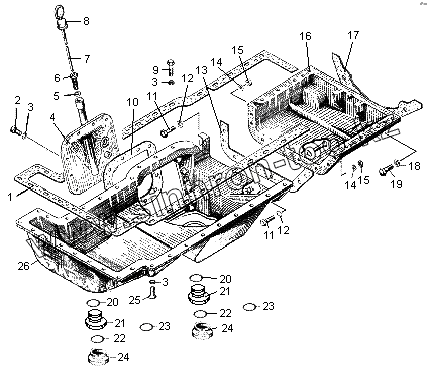

Позиция на иллюстрации	Заводской номер детали		Название детали
65-01-115СП	65-01-115СП		Картер
1	700-40-4947		Прокладка
2	БолтМ10-8gх20.58.019		Болт М10-8gх20.58.019
3	Шайба10.ОТ.65Г.019		Шайба 10.ОТ.65Г.019
4	65-01-113СП		Крышка
5	31534		Шайба
6	700-40-6583		Уплотнитель
7	51-01-118		Линейка
8	51-01-34		Колпачок
9	БолтМ10-6gх35.58.019		Болт
10	40848-01		Прокладка
10	40848		Прокладка
11	БолтМ12-6gх50.58.019		Болт
12	3135-1		Шайба
13	700-40-3218		Прокладка
14	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
15	3011		Гайка
16	51-01-36-01		Картер
17	46906-01		Прокладка
18	Шайба20.ОТ.65Г.09		Шайба 20.ОТ.65Г.09
19	БолтМ20-6gх50.88.35.019		Болт М20-6gх50.88.35.019
20	46588		Кольцо
21	65-01-110СП		Клапан
22	700-58-2590		Кольцо
23	355.48.022-01		Кольцо
24	700-37-2105		Пробка
25	БолтМ10-6gх30.58.019		Болт
26	51-01-156СП		Картер передний

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
