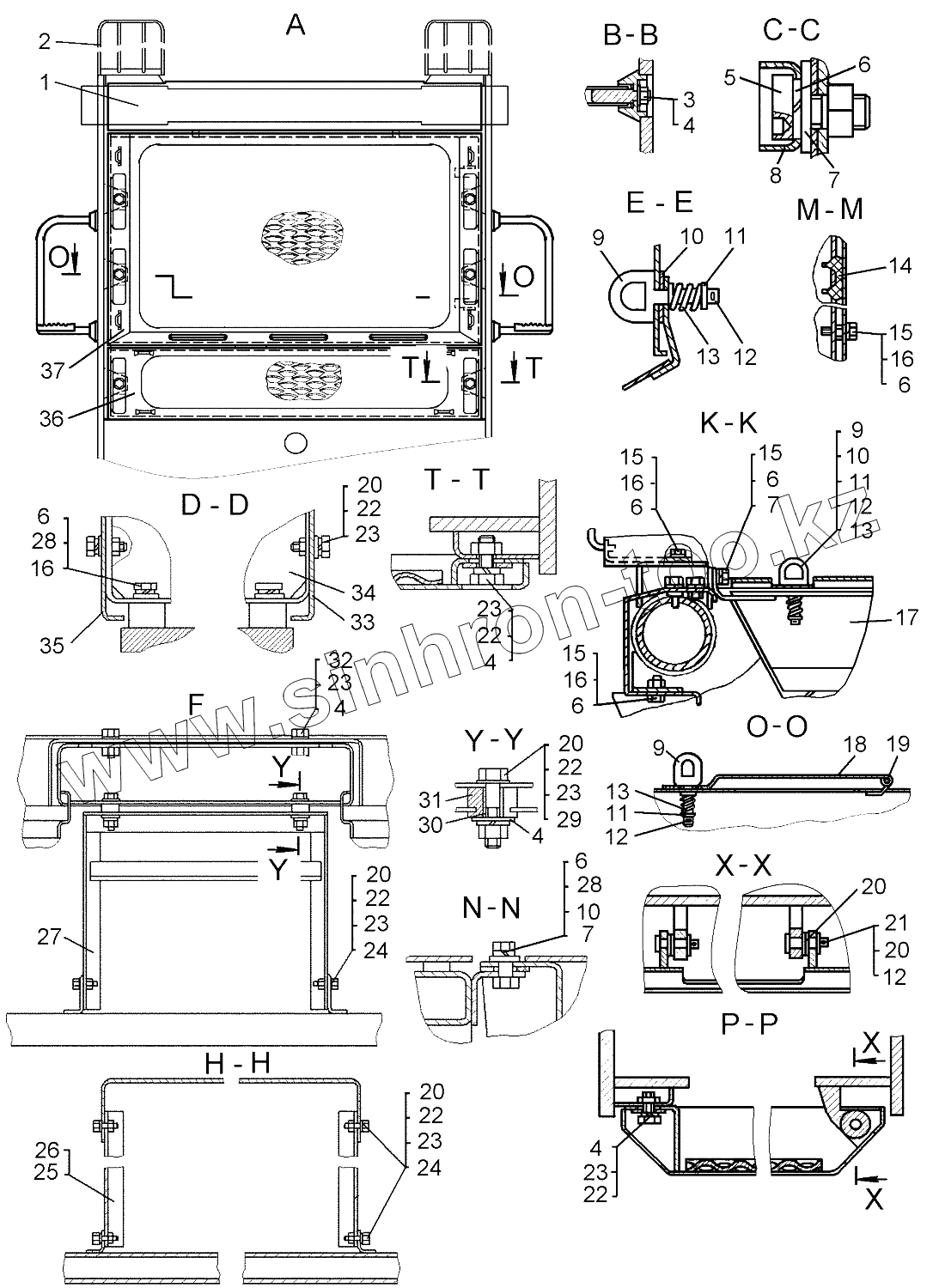

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Капот - продолжение
48-55-13СП
1
2
3
4
4
4
4
4
5
6
6
6
6
6
6
6
7
7
7
8
9
9
9
10
10
10
11
11
11
12
12
12
12
13
13
13
14
15
15
15
15
16
16
16
16
17
18
19
20
20
20
20
20
20
21
22
22
22
22
22
22
23
23
23
23
23
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-55-13СП | 48-55-13СП | Капот | |
| 1 | 64-55-216СП | Лобовина | |
| 2 | 64-55-245СП | Защита фары | |
| 3 | ГайкаМ12-7Н.6.019 | Гайка | |
| 4 | 31372 | Шайба | |
| 5 | 64-55-556 | Болт | |
| 6 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 7 | 3197 | Шайба | |
| 8 | 64-55-557 | Кольцо | |
| 9 | 18-25-32 | Упор | |
| 10 | 700-40-3667 | Кольцо | |
| 11 | 18-25-31 | Шайба-колпачок | |
| 12 | Шплинт3,2х18.019 | Шплинт 3,2х18.019 | |
| 13 | 38385 | Пружина | |
| 14 | 591044 | Амортизатор | |
| 15 | 28475 | Болт | |
| 16 | 31308-1 | Шайба | |
| 17 | 64-55-229СП | Балка | |
| 18 | 700-42-2771 | Крышка | |
| 19 | 50-55-370-01 | Стержень | |
| 20 | 3135-1 | Шайба | |
| 21 | 17317 | Палец | |
| 22 | БолтМ12-6gх30.58.019 | Болт | |
| 23 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 24 | 3011 | Гайка | |
| 25 | 48-55-41 | Стойка | |
| 26 | 48-55-41-01 | Стойка | |
| 27 | 48-55-126СП | Опора | |
| 28 | БолтМ10-6gх25.58.019 | Болт | |
| 29 | БолтМ12-6gх55.58.019 | Болт | |
| 30 | 50-55-450 | Втулка | |
| 31 | 700-40-3684 | Втулка | |
| 32 | БолтМ12-6gх35.58.019 | Болт | |
| 33 | 50-55-323СП | Боковина | |
| 34 | 48-55-116СП | Кронштейн | |
| 35 | 50-55-324СП | Боковина | |
| 36 | 64-55-265СП | Облицовка | |
| 37 | 64-55-266СП | Облицовка |
