Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Капот

Тип техники

Марка

Модель

Схема

48-55-13СП

1

1

2

2

3

3

3

3

3

4

4

4

4

4

4

4

5

5

5

5

5

6

6

7

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

22

23

23

24

25

25

26

27

28

29

30

31

32

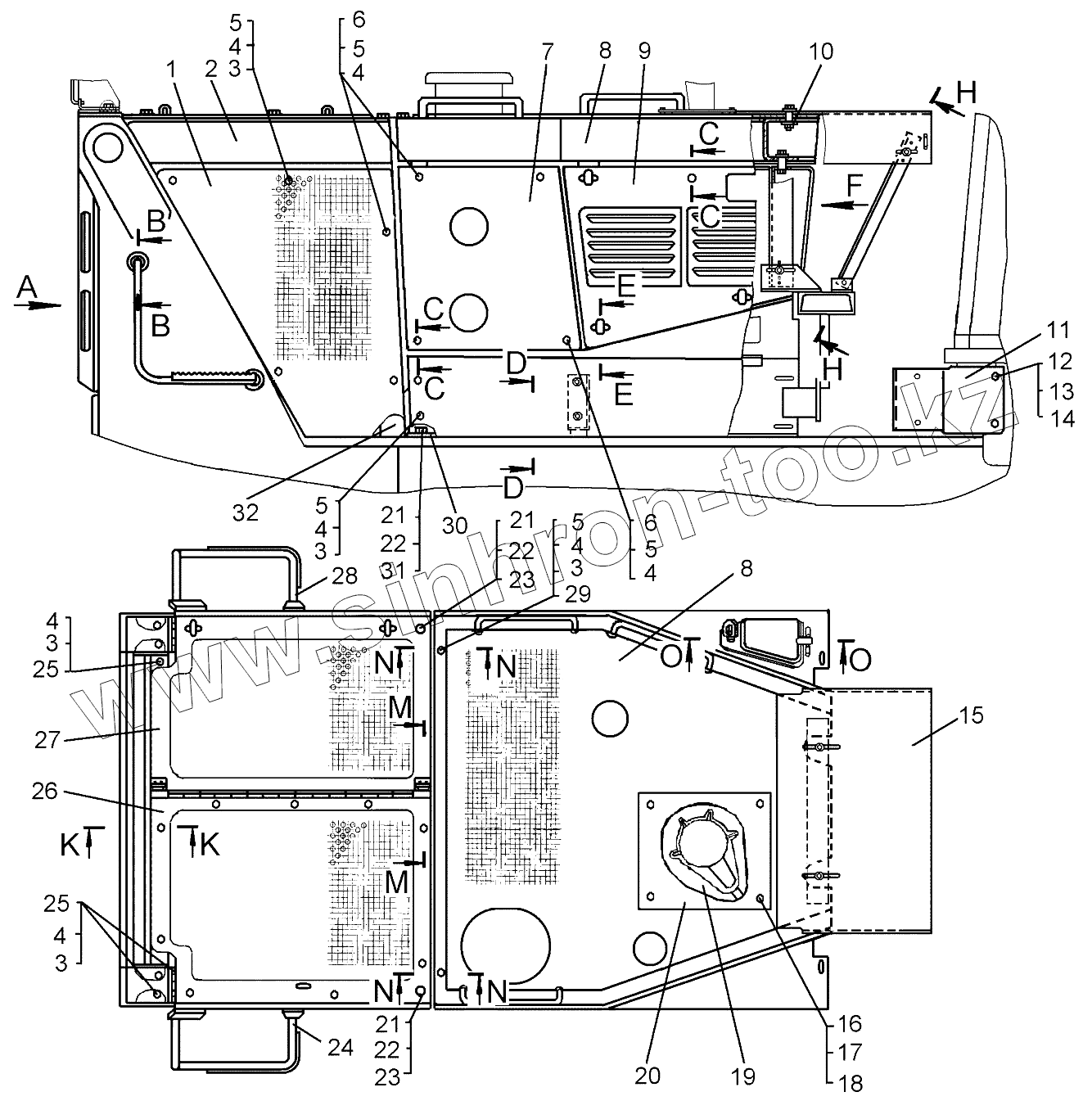

Позиция на иллюстрации	Заводской номер детали		Название детали
48-55-13СП	48-55-13СП		Капот
1	64-55-520-02		Створка
1	64-55-520-03		Створка
2	64-55-229СП		Балка
2	64-55-225СП		Балка
3	БолтМ10-6gх25.58.019		Болт
4	Шайба10.ОТ.65Г.09		Шайба 10.ОТ.65Г.09
5	3197		Шайба
6	28475		Болт
7	50-55-487		Створка
7	50-55-486		Створка
8	64-55-210СП		Крыша
9	50-55-488-02		Створка
9	50-55-489-01		Створка
10	48-55-120СП		Планка
11	50-55-434-01		Кронштейн
12	700-28-2621		Болт
13	Шайба16.ОТ.65Г.09		Шайба 16.ОТ.65Г.09
14	31477-01		Шайба
15	48-55-119СП		Проставка
16	БолтМ8-6gх16.88.35.019		Болт
17	Шайба8Т.65Г.09		Шайба 8Т.65Г.09
18	31386		Шайба
19	64-55-546		Пластина
20	64-55-547		Пластина
21	БолтМ12-6gх30.58.019		Болт
22	Шайба12.ОТ.65Г.09		Шайба 12.ОТ.65Г.09
23	31372		Шайба
24	64-70-111СП		Поручень - подножка
25	31308-1		Шайба
26	64-55-211СП		Крышка
27	64-55-212СП		Крышка
28	64-70-111-01СП		Поручень - подножка
29	700-40-3667		Кольцо
30	64-08-473-01		Накладка
31	3135-1		Шайба
32	64-55-209-01СП		Рама

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
