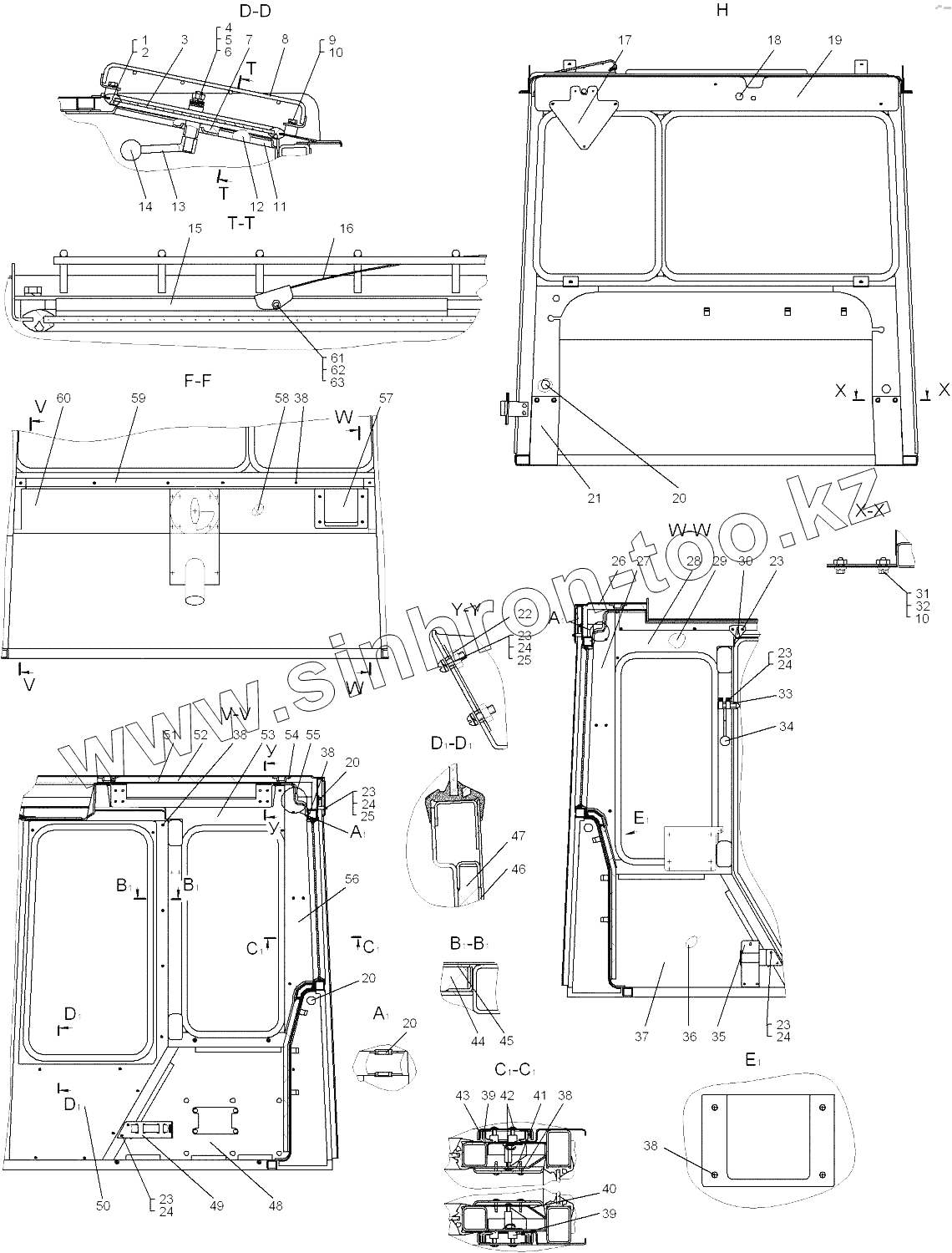

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Кабина - продолжение
48-59-44СП
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
23
23
23
23
23
24
24
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-59-44СП | 48-59-44СП | Кабина | |
| 1 | 24-59-228-02 | Кант | |
| 2 | 700-40-7716-01 | Уплотнитель | |
| 3 | 48-59-341 | Стекло | |
| 4 | 50-59-969 | Подкладка | |
| 5 | ГайкаМ10-7Н.6.Ц9.ч | Гайка М10-7Н.6.Ц9.ч | |
| 6 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 7 | 700-40-9367 | Панель | |
| 8 | 48-59-246СП | Решетка | |
| 9 | БолтМ8-6gх20.88.35.019 | Болт | |
| 10 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 11 | 700-42-2844 | Рамка | |
| 12 | 700-40-9370 | Панель | |
| 13 | 48-59-170СП | Ручка | |
| 14 | 722-17-58 | Ручка | |
| 15 | 48-59-148СП | Щетка | |
| 16 | 48-59-142СП | Рычаг | |
| 17 | 50-25-158 | Планка | |
| 18 | 700-40-9305 | Пробка | |
| 19 | 50-59-1465-02 | Накладка | |
| 20 | 700-40-9032 | Пробка | |
| 21 | 64-59-121 | Щиток | |
| 22 | 50-59-480СП | Планка | |
| 23 | БолтМ6-6gх16.88.35.Ц9.ч | Болт М6-6gх16.88.35.Ц9.ч | |
| 24 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 25 | 31358-02 | Шайба 6.01.08кп.Ц9.ч | |
| 26 | 700-40-8832 | Панель | |
| 27 | 700-42-3002-01 | Панель | |
| 28 | 700-42-3009 | Панель | |
| 29 | 700-40-9601 | Панель | |
| 30 | 700-42-2470 | Крючок (У) | |
| 31 | БолтМ8-6gх25.88.35.019 | Болт | |
| 32 | 31386-03 | Шайба 8.02.3кп.Ц9.ч | |
| 33 | 50-59-1496 | Скоба | |
| 34 | 50-59-733СП | Молоток | |
| 35 | 50-59-497СП | Кронштейн | |
| 36 | 700-40-8826 | Панель | |
| 37 | 700-40-8836 | Панель (М-М) | |
| 38 | 700-35-2191 | Винт самонарезающий самосверлящий 4,2х19 | |
| 39 | 64-59-260-01СП | Кожух | |
| 40 | 64-59-302-01 | Крышка | |
| 41 | 64-59-302 | Крышка | |
| 42 | Е3941ОП26 | Винт специальный | |
| 43 | 700-40-9582-01 | Уплотнение | |
| 44 | 700-40-9609 | Облицовка | |
| 45 | 700-40-9608 | Панель | |
| 46 | 700-40-9610 | Панель | |
| 47 | 700-40-9611 | Облицовка | |
| 48 | 700-40-9876 | Панель | |
| 49 | 50-59-491СП | Кронштейн | |
| 50 | 700-42-3011 | Панель | |
| 51 | 700-42-2801 | Обечайка | |
| 52 | 700-40-9322 | Панель | |
| 53 | 700-42-3000 | Панель | |
| 54 | 700-40-8831 | Панель | |
| 55 | 700-42-2800 | Кожух | |
| 56 | 700-42-3002 | Панель | |
| 57 | 700-42-2931 | Кожух | |
| 58 | 700-40-9603 | Панель | |
| 59 | 700-42-3003 | Накладка | |
| 60 | 700-40-9604 | Облицовка | |
| 61 | ВинтВ.М3-6gх25.58.016 | Винт В.М3-6gх25.58.016 | |
| 62 | ГайкаМ3-6Н.6.016 | Гайка | |
| 63 | Шайба3Т.65Г.06 | Шайба 3Т.65Г.06 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
