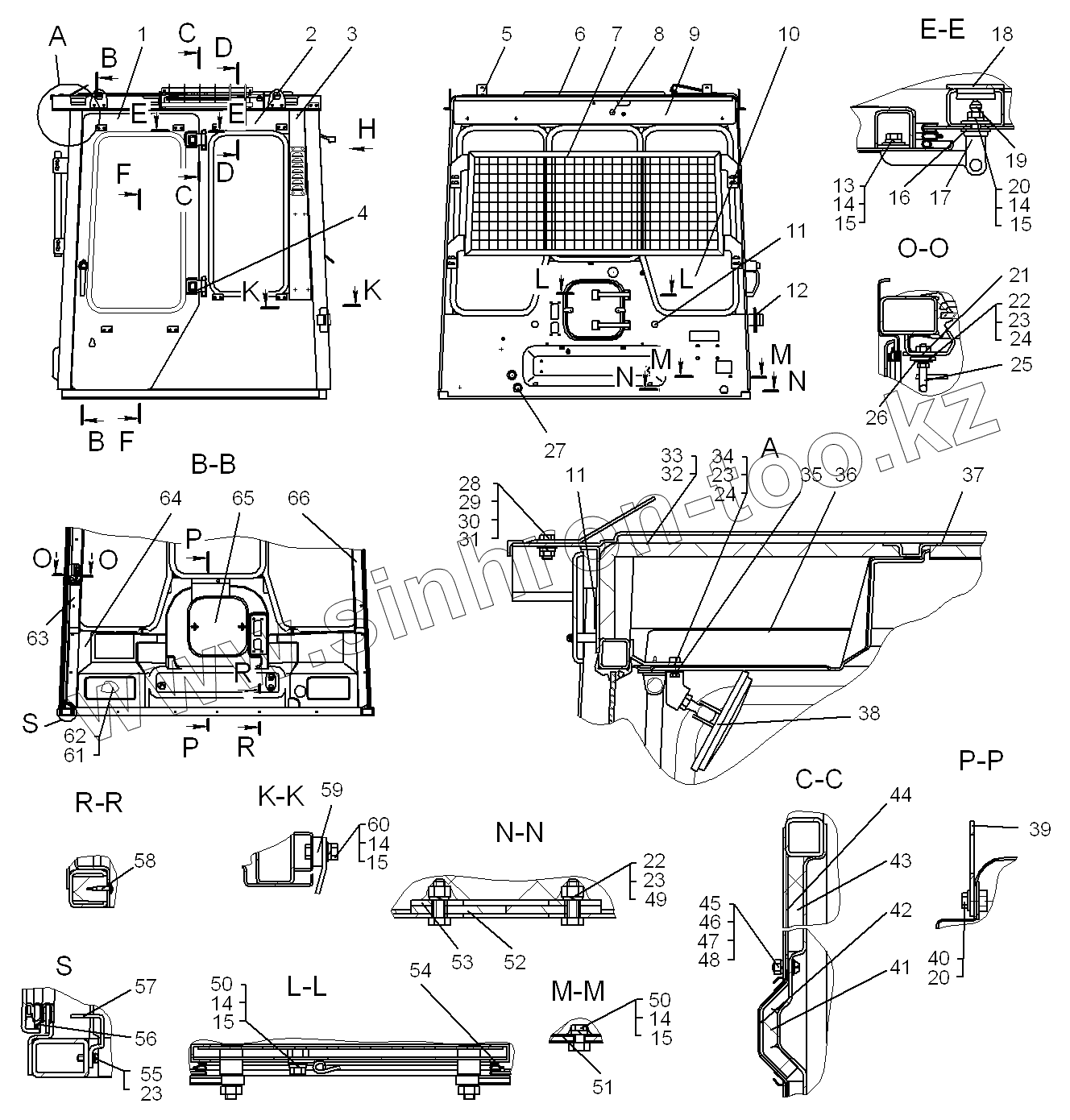

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Кабина
48-59-44СП
1
2
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
14
14
14
14
15
15
15
15
15
16
17
18
19
20
20
21
22
22
23
23
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-59-44СП | 48-59-44СП | Кабина | |
| 1 | 64-59-293-01СП | Дверь | |
| 2 | 48-59-293СП | Каркас | |
| 3 | 64-59-260СП | Кожух | |
| 4 | 50-59-817-01СП | Шарнир | |
| 5 | 48-59-343 | Кронштейн | |
| 6 | 50-59-814СП | Установка люка | |
| 7 | 64-70-9-02СП | Установка защиты стёкол | |
| 8 | 700-40-9305 | Пробка | |
| 9 | 50-59-1465-03 | Накладка | |
| 10 | 64-59-262СП | Установка стеклопакетов | |
| 10 | 64-59-261СП | Установка стекол | |
| 10 | 64-59-261-01СП | Установка стекол | |
| 11 | 700-40-9032 | Пробка | |
| 12 | 50-59-440СП | Защелка | |
| 13 | БолтМ10-6gх25.58.Ц9.ч | Болт М10-6gх25.58.Ц9.ч | |
| 14 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 15 | 31308-02 | Шайба 10.01.10.Ц9.ч | |
| 16 | 3197-03 | Шайба 10х3.02.3кп.Ц9.ч | |
| 17 | 50-59-817СП | Шарнир | |
| 18 | 700-42-2659 | Заглушка | |
| 19 | Пломба | Пломба | |
| 20 | БолтМ10-6gх30.58.Ц9.ч | Болт М10-6gх30.58.Ц9.ч | |
| 21 | 64-59-274СП | Планка | |
| 22 | БолтМ6-6gх20.88.35.Ц9.ч | Болт М6-6gх20.88.35.Ц9.ч | |
| 23 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 24 | 31358-02 | Шайба 6.01.08кп.Ц9.ч | |
| 25 | 64-59-280 | Скоба | |
| 26 | 64-59-315 | Прокладка | |
| 27 | 700-40-2692 | Колпачок | |
| 28 | БолтМ12-6gх25.58.019 | Болт | |
| 29 | ГайкаМ12-7Н.6.019 | Гайка | |
| 30 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 31 | 3135-1 | Шайба | |
| 32 | 700-40-8828 | Панель | |
| 33 | 700-40-8830 | Панель | |
| 34 | БолтМ6-6gх16.88.35.Ц9.ч | Болт М6-6gх16.88.35.Ц9.ч | |
| 35 | 50-59-415СП | Опора | |
| 36 | 64-59-253СП | Кожух | |
| 37 | 700-40-9323 | Панель | |
| 38 | 50-59-650СП | Зеркало | |
| 39 | 50-59-1157 | Петля | |
| 40 | 40912 | Кольцо | |
| 41 | 700-40-8838-01 | Панель | |
| 42 | 700-40-8838 | Панель | |
| 43 | 700-40-8824-08 | Панель | |
| 44 | 700-40-8824-02 | Панель | |
| 45 | ВинтВ.М8-6gх35.58.Ц9.ч | Винт В.М8-6gх35.58.Ц9.ч | |
| 46 | ГайкаМ8-7Н.6.Ц9.ч | Гайка М8-7Н.6.Ц9.ч | |
| 47 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 48 | 31386-03 | Шайба 8.02.3кп.Ц9.ч | |
| 49 | ГайкаМ6-7Н.Ц9.ч | Гайка М6-7Н.Ц9.ч | |
| 50 | БолтМ10-6gх18.58.Ц9.ч | Болт М10-6gх18.58.Ц9.ч | |
| 51 | 50-59-699 | Заглушка | |
| 52 | 700-40-8874 | Прокладка | |
| 53 | 48-59-249 | Фланец | |
| 54 | 700-40-8842-02 | Уплотнитель | |
| 55 | ВинтВ.М6-6gх16.58.Ц9.ч | Винт В.М6-6gх16.58.Ц9.ч | |
| 56 | 700-40-8842 | Уплотнитель | |
| 57 | 48-59-250 | Кожух | |
| 58 | 700-35-2191 | Винт самонарезающий самосверлящий 4,2х19 | |
| 59 | 64-59-288 | Проставка | |
| 60 | БолтМ10-6gх35.58.Ц9ч | Болт М10-6gх35.58.Ц9ч | |
| 61 | 700-40-8823 | Панель | |
| 62 | 700-40-8823-08 | Панель | |
| 63 | 700-42-2982 | Панель | |
| 64 | 700-42-2627-03 | Панель | |
| 65 | 50-59-548СП | Крышка | |
| 66 | 700-42-2982-02 | Панель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
