Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Гусеница

Тип техники

Марка

Модель

Схема

ГМ-1-04СП

66-22-1-03СП

1

1

2

3

3

3

4

5

5

6

7

7

8

8

9

9

10

10

11

11

11

12

12

13

13

14

14

15

15

15

15

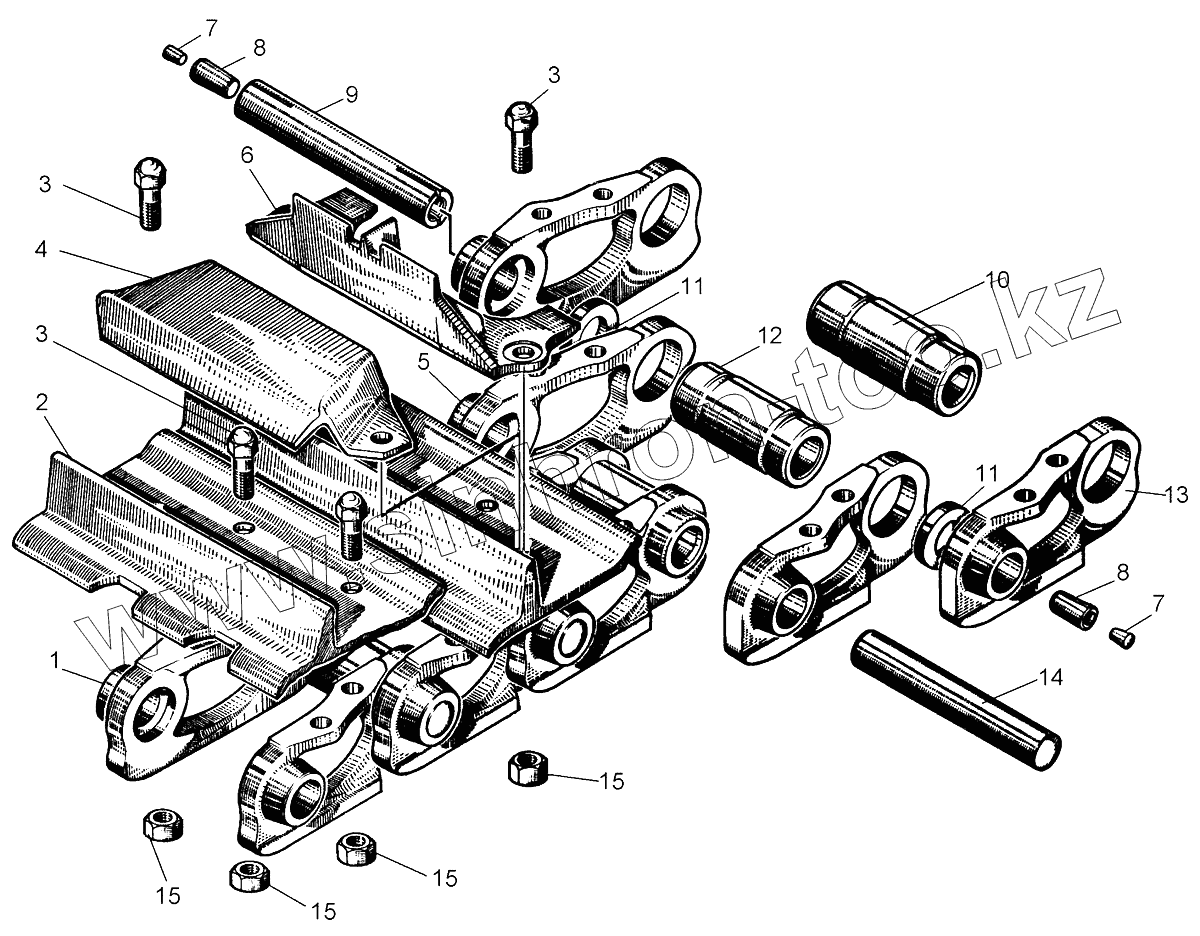

Позиция на иллюстрации	Заводской номер детали		Название детали
ГМ-1-04СП	ГМ-1-04СП		Гусеница ГМ-1-04СП
66-22-1-03СП	66-22-1-03СП		Гусеница
1	ГМ-1-001-02СП		Цепь
1	50-22-103-02СП		Цепь
2	66-22-1-03		Башмак
3	БолтМ20х1,5х62		Болт
4	28-22-2		Башмак асфальтоходный
5	ГМ-1-01-011-01СП		Звено в сборе
5	50-22-8		Звено правое
6	28-22-1		Шпора
7	700-40-5128		Пробка
8	22109		Конус стопорный
9	ГМ-1-2-01		Палец замыкающий
9	24-22-7		Палец замыкающий
10	ГМ-1-1		Втулка
10	24-22-3		Втулка
11	ГМ-1-3		Манжета
11	50-22-9		Проставка
12	ГМ-1-1-01		Втулка
12	24-22-4		Втулка замыкающая
13	50-22-7		Звено левое
13	ГМ-1-01-011СП		Звено в сборе
14	24-22-6		Палец
14	ГМ-1-2		Палец
15	30326-1		Гайка М20х1,5

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
