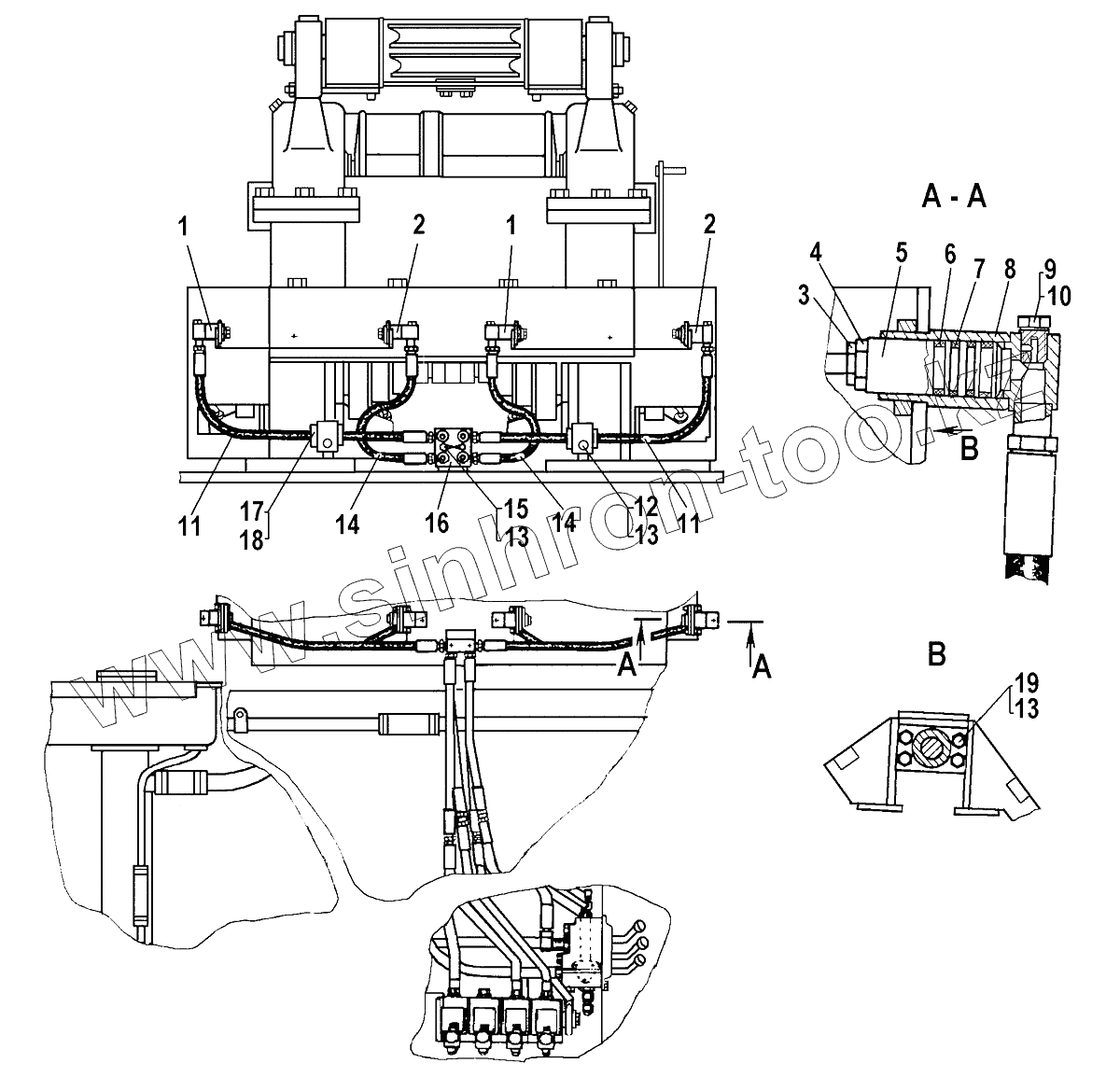

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Гидросистема управления лебедкой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
71-26-2СП
1
1
2
2
3
4
5
6
7
8
8
9
10
11
11
11
12
13
13
13
14
14
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
71-26-2СП 71-26-2СП Гидросистема управления лебедкой
1 71-26-106-01СП Цилиндр
2 71-26-106СП Цилиндр
3 700-28-2582 Болт
4 700-41-3479 Контргайка
5 71-26-40 Шток
6 Е23-027-032 Кольцо Е23-027-032
7 027-032-30-2-5 Кольцо 027-032-30-2-5
8 71-26-105-01СП Корпус
8 71-26-105СП Корпус
9 37121 Пробка
10 40920 Кольцо
11 50-26-484-04СП Рукав 12
11 50-26-484-05СП Рукав 12
12 БолтМ10-6gх22.58.019 Болт М10-6gх22.58.019
13 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
14 50-26-484-10СП Рукав 12
14 50-26-484-11СП Рукав 12
15 БолтМ10-6gх60.58.019 Болт
16 71-26-103СП Коллектор
17 261115 Хомут
18 700-40-7471-06 Прокладка
19 БолтМ10-6gх30.58 Болт М10-6gх30.58
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
