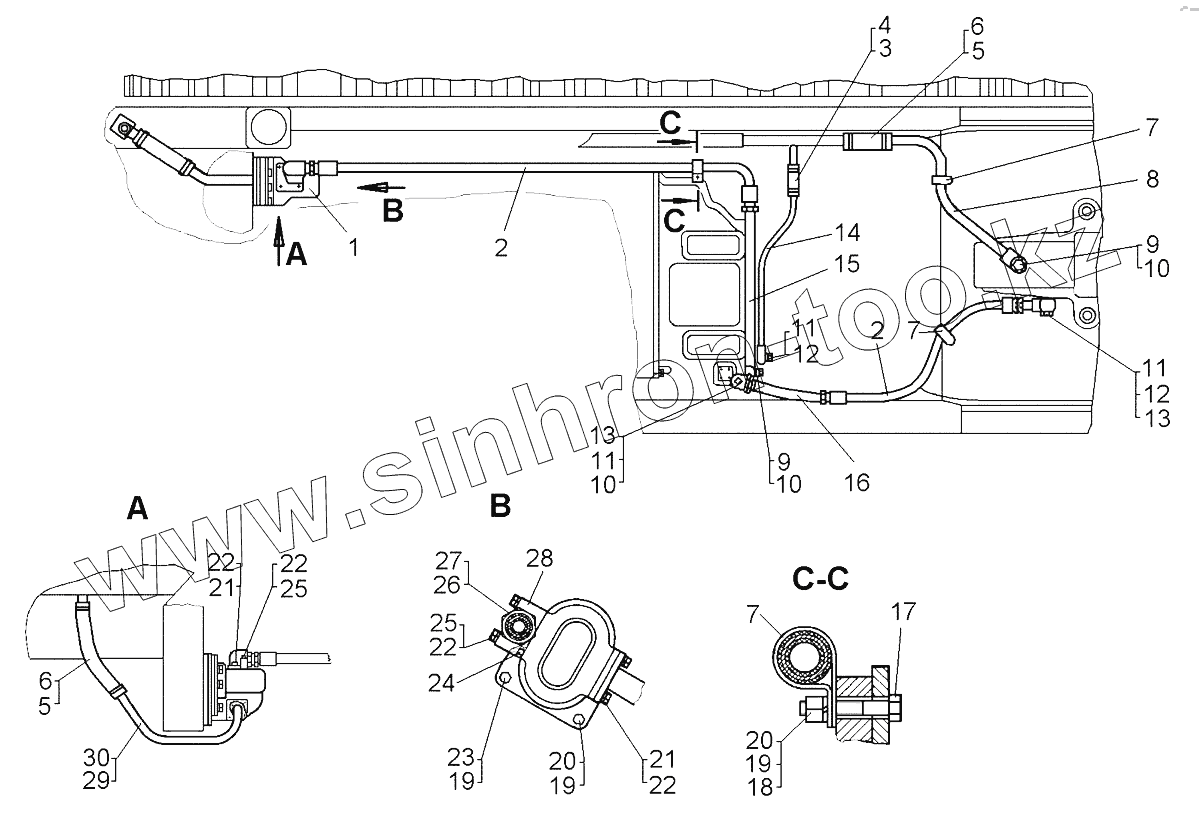

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Гидравлическая система управления трактором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
48-56-11СП
1
2
2
2
3
4
4
5
5
6
6
6
7
7
7
8
9
9
10
10
10
11
11
11
12
12
13
13
14
15
16
17
18
19
19
19
20
20
21
21
22
22
22
22
23
24
25
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
48-56-11СП 48-56-11СП Гидравлическая система управления трактором
1 НШ32М-3Л Насос
2 50-26-485-07СП Рукав 16 для тропиков
2 50-26-485-06СП Рукав 16
3 700-46-2122 Рукав
4 20-32/12W2 Хомут червячный
4 700-41-2228СП Хомут
5 700-46-2234 Рукав
6 32-50/12W2 Хомут червячный
6 700-41-2224СП Хомут
7 261115 Хомут
8 50-56-129СП Труба
9 261164 Кольцо
10 700-41-2575 Штуцер
11 700-41-3306 Болт полый
12 40910 Кольцо
13 50-56-109СП Угольник
14 50-56-107СП Труба
15 50-56-128СП Труба
16 48-56-110СП Труба
17 700-28-2381 Болт
18 3197 Шайба
19 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
20 ГайкаМ10-7Н.6.019 Гайка
21 БолтМ8-6gх25.88.35.019 Болт
22 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
23 БолтМ10-6gх45.58.019 Болт
24 700-40-9566 Кольцо
25 БолтМ8-6gх55.88.35.019 Болт М8-6gх55.88.35.019
26 700-40-9559 Кольцо
27 700-41-3413 Штуцер
28 21-56-44 Муфта угловая
29 700-40-7790 Прокладка
30 50-56-132СП Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
