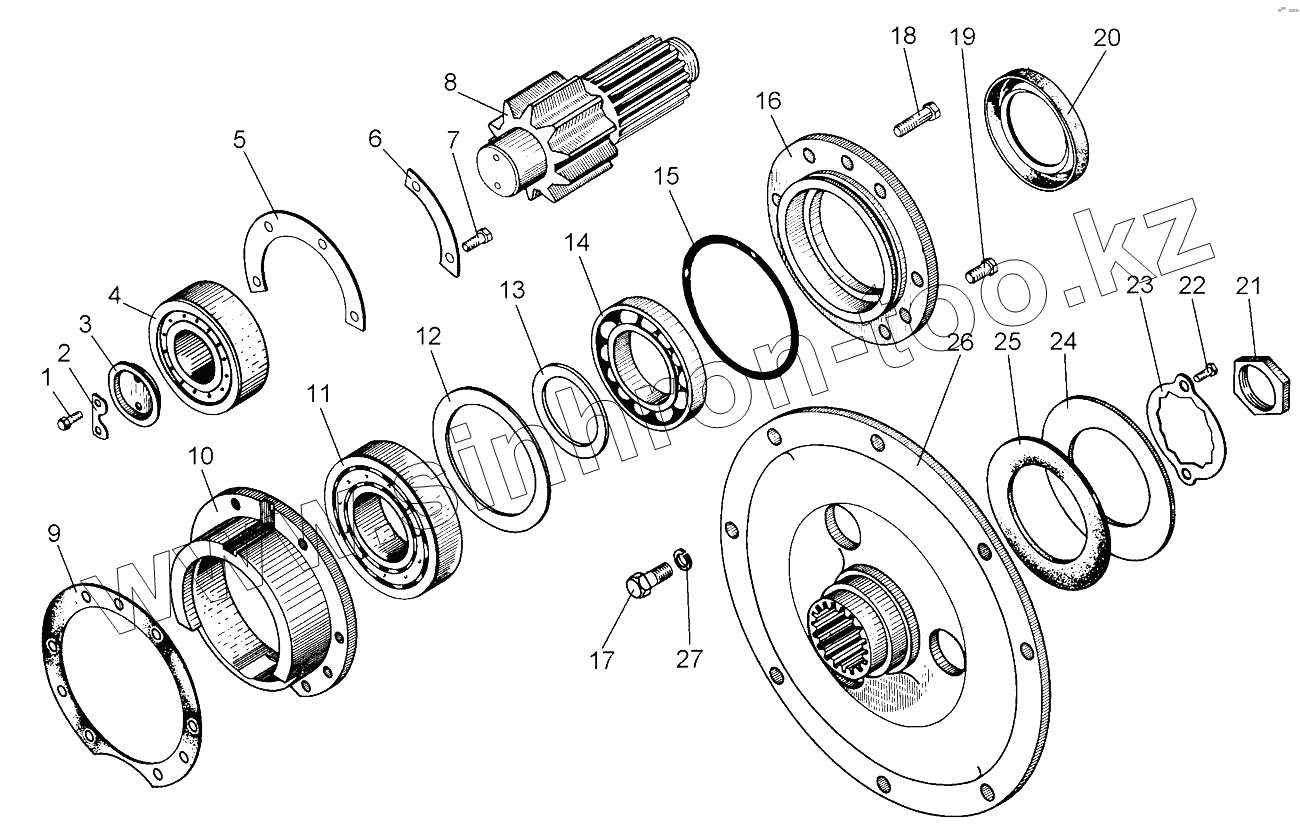

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Фланец ведущий

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
50-19-143СП
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
50-19-143СП 50-19-143СП Фланец ведущий с шестерней
1 БолтМ8-6gх20.88.35.019 Болт
2 700-31-2499 Пластина стопорная
3 60-19-40 Фиксатор
4 70-32612К1М Подшипник
5 50-19-177 Фиксатор
6 700-31-2498 Пластина стопорная
7 БолтМ10-6gх25.58.019 Болт
8 50-19-150-01 Шестерня
8 50-19-150 Шестерня
9 700-40-7116 Прокладка
10 50-19-147 Корпус подшипника
11 70-32315К1М Подшипник
12 50-19-151 Кольцо
13 50-19-155 Кольцо
14 118 Подшипник шариковый радиальный однорядный
15 140-150-58-2-2 Кольцо 140-150-58-2-2
16 50-19-146 Крышка
17 700-28-2621 Болт
18 БолтМ12-6gх50.58.019 Болт
19 БолтМ12-6gх25.58.019 Болт
20 DIN3761 Манжета
20 2.1-100х125-4 Манжета 2.1-100х125-4
21 700-30-2301 Гайка
22 БолтМ8-6gх16.88.35.019 Болт
23 50-19-154 Фиксатор
24 50-19-153 Кольцо
25 700-40-7108 Кольцо
26 50-19-144 Фланец
27 Шайба16.ОТ.65Г.09 Шайба 16.ОТ.65Г.09
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
