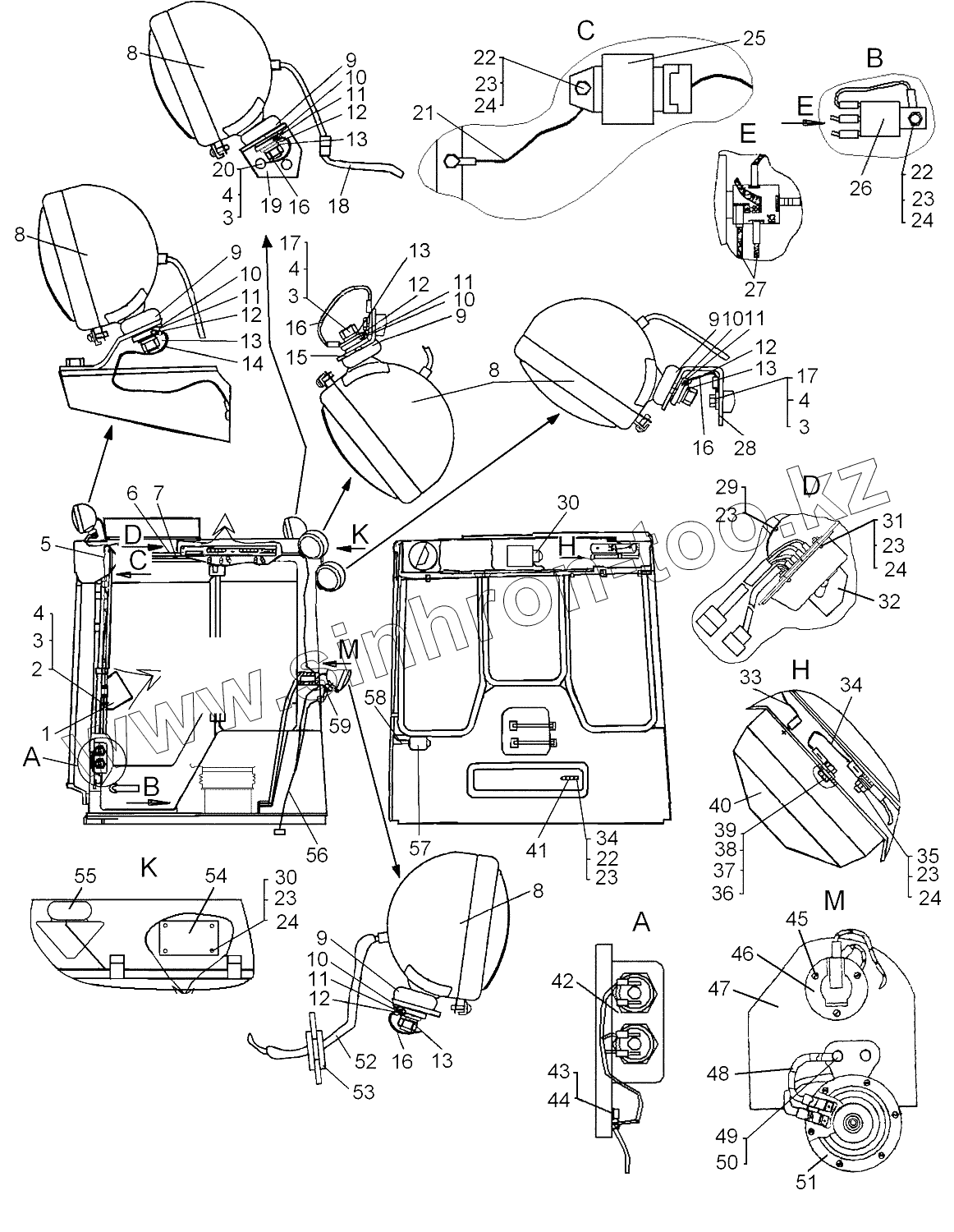

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Электрооборудование кабины
50-10-642-13СП
50-10-642-12СП
1
1
2
3
3
3
3
4
4
4
4
5
6
7
8
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
13
14
15
16
16
16
16
17
17
18
19
20
21
22
22
22
23
23
23
23
23
23
23
24
24
24
24
24
25
26
27
28
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
51
51
52
53
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-10-642-13СП | 50-10-642-13СП | Электрооборудование кабины | |
| 50-10-642-12СП | 50-10-642-12СП | Электрооборудование кабины | |
| 1 | 64-10-661-01СП | Блок пуска и контроля | |
| 1 | 64-10-661СП | Блок пуска и контроля | |
| 2 | ГайкаМ10-7Н.6.019 | Гайка | |
| 3 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 4 | 31308-1 | Шайба | |
| 5 | 50-10-810СП | Жгут 01 | |
| 6 | 64-10-424СП | Жгут 10 | |
| 7 | 64-10-467СП | Провод 7Б | |
| 8 | Фара7617.3711 | Фара 7617.3711 | |
| 8 | Фара7616.3711 | Фара 7616.3711 | |
| 8 | Фара761.3711 | Фара 761.3711 | |
| 9 | 700-42-2345 | Опора | |
| 10 | 24-10-44 | Шайба | |
| 11 | 700-40-3667 | Кольцо | |
| 12 | 31372 | Шайба | |
| 13 | 3135-1 | Шайба | |
| 14 | 64-10-152СП | Провод 78 | |
| 15 | 48-10-21 | Кронштейн | |
| 16 | 24-10-298СП | Провод | |
| 17 | БолтМ10-6gх25.58.019 | Болт | |
| 18 | 48-10-178СП | Жгут 31 | |
| 19 | 48-10-22 | Кронштейн | |
| 20 | БолтМ10-6gх20.58.019 | Болт | |
| 21 | 24-10-481СП | Провод 83 | |
| 22 | БолтМ6-6gх20.88.35.019 | Болт | |
| 23 | Шайба6Т.65Г.09 | Шайба 6Т.65Г.09 | |
| 24 | 31358-1 | Шайба | |
| 25 | РПС24-2 | Реле прерывистой сигнализации | |
| 26 | 901.3747 | Реле | |
| 27 | 64-10-190СП | Жгут 04-07 | |
| 28 | 48-10-23 | Кронштейн | |
| 29 | 6743.5205 | Стеклоочиститель | |
| 30 | ВинтВ.М6-8gх16.58.019 | Винт В.М6-8gх16.58.019 | |
| 31 | ВинтВ.М6-8gх25.58.019 | Винт В.М6-8gх25.58.019 | |
| 32 | 64-10-670СП | Щиток управления | |
| 33 | 64-10-424СП | Жгут 10 | |
| 34 | 50-10-784СП | Провод 27А | |
| 35 | ГайкаМ6-7Н.6.019 | Гайка | |
| 36 | ВинтВ.М4-6gх16.58.019 | Винт В.М4-6gх16.58.019 | |
| 37 | ГайкаМ4-7Н.6.016 | Гайка М4-7Н.6.016 | |
| 38 | Шайба4Т.65Г.06 | Шайба 4Т.65Г.06 | |
| 39 | 31534-1 | Шайба | |
| 40 | П1-3714010-02 | Плафон | |
| 41 | 16.3723000 | Панель соединительная | |
| 42 | 204-01 | Жгут | |
| 43 | 700-54-201-16 | Хомутик | |
| 44 | 700-40-2654 | Прокладка | |
| 45 | ВинтВ2.М5-8gх35.58.019 | Винт В2.М5-8gх35.58.019 | |
| 46 | ОНЦ-ВН-1-7/30-Р1 | Розетка | |
| 46 | ОНЦ-ВН-1-7/30-Р1-Т | Розетка | |
| 47 | 50-10-716СП | Кронштейн | |
| 48 | 50-10-288СП | Провод 27 | |
| 49 | БолтМ8-6gх20.88.35.019 | Болт | |
| 50 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 51 | С313-Э | Сигнал звуковой безрупорный низкого тона | |
| 51 | С313-Т | Сигнал звуковой безрупорный низкого тона для тропиков | |
| 51 | С313 | Сигнал звуковой безрупорный | |
| 52 | 700-42-2961 | Трубка | |
| 53 | 41879 | Кольцо | |
| 53 | 700-40-9032 | Пробка | |
| 54 | 64-10-652СП | Панель | |
| 55 | ФП131-Б | Фонарь освещения номерного знака | |
| 56 | 64-10-471СП | Жгут 55 | |
| 57 | 6713.5205 | Стеклоочиститель | |
| 58 | 50-10-812СП | Жгут 02 | |
| 59 | 700-40-7240 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
