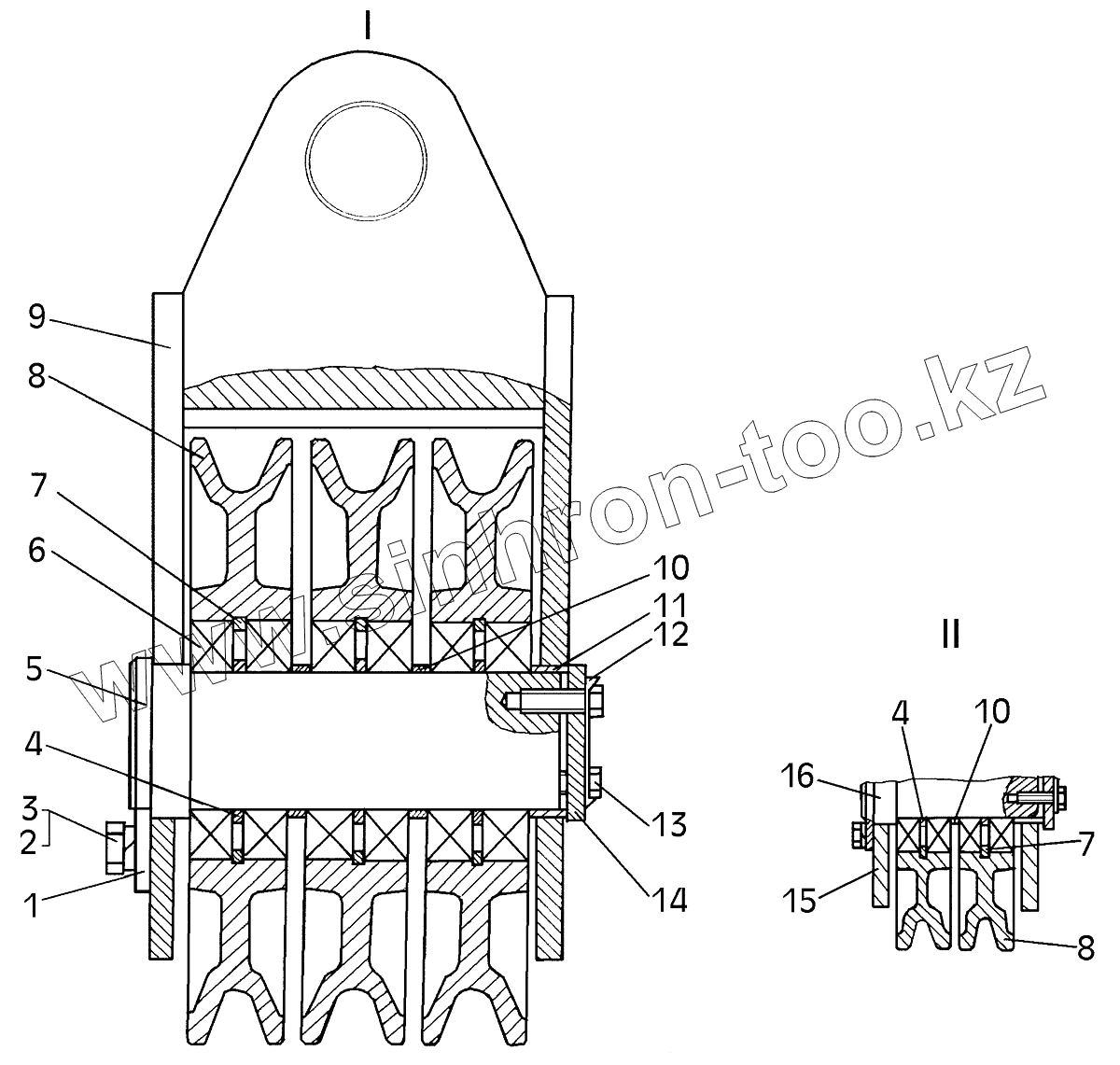

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Блок стреловой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
71-53-17СП
71-53-9СП
1
2
3
4
4
5
6
7
7
8
8
8
9
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
71-53-17СП 71-53-17СП Блок стреловой
71-53-9СП 71-53-9СП Блок стреловой
1 71-53-69 Планка
2 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
3 БолтМ12-6gх25.58.019 Болт
4 71-53-65 Кольцо
5 71-53-63 Ось
6 80218 Подшипник 80218
7 700-58-2558 Кольцо
8 71-53-62 Ролик
8 71-53-61 Ролик
9 71-53-119СП Кожух
10 71-53-64 Кольцо распорное
11 71-53-67 Втулка
12 700-31-2662 Пластина стопорная
13 БолтМ12х35.58.019 Болт М12х35.58.019
14 71-53-68 Диск
15 71-53-193СП Кожух
16 71-53-370 Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
