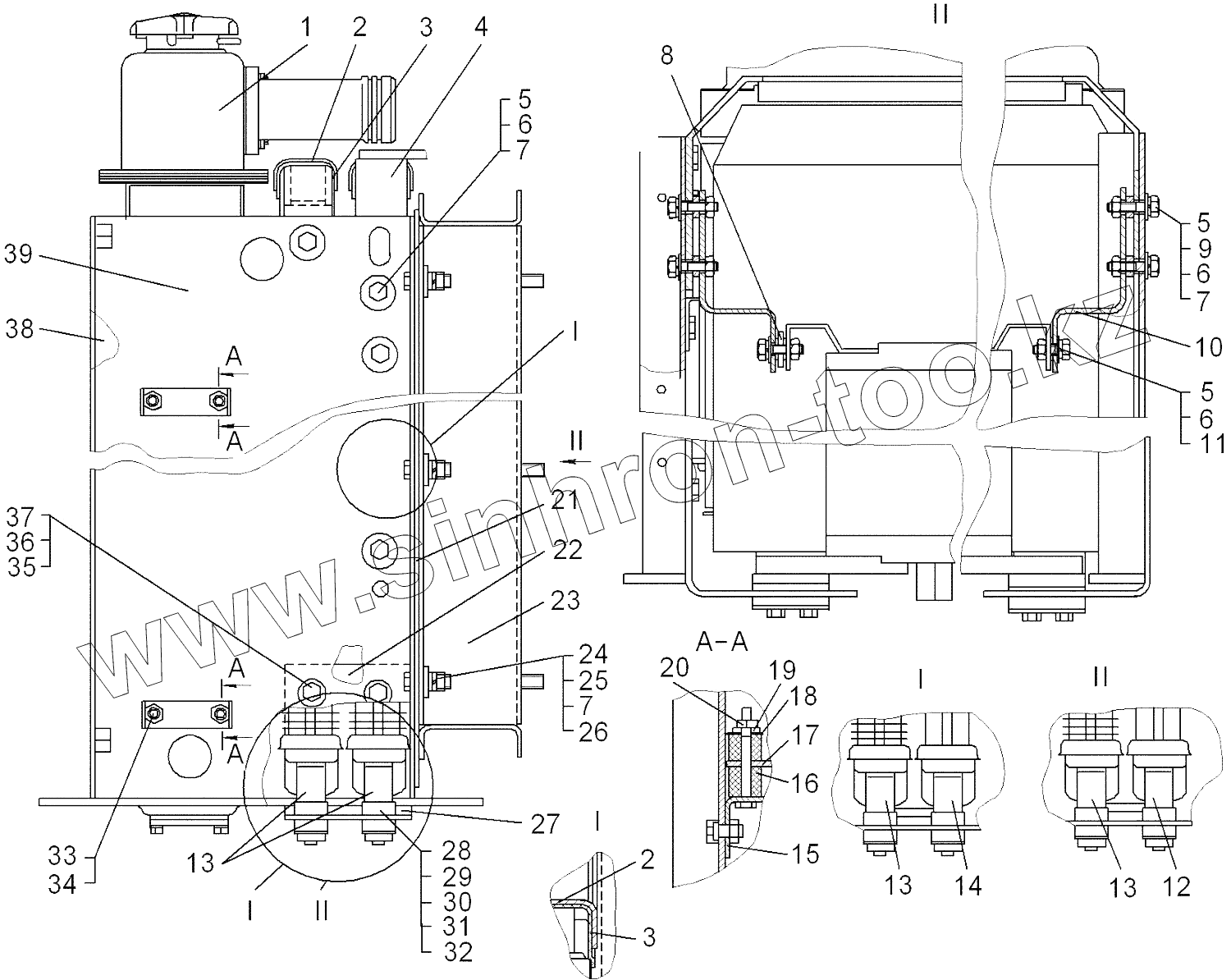

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Блок радиаторов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
64-08-13-04СП
64-08-13-02СП
1
2
2
3
3
4
5
5
5
6
6
6
7
7
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
64-08-13-04СП 64-08-13-04СП Блок радиаторов
64-08-13-02СП 64-08-13-02СП Блок радиаторов
1 64-08-343СП Радиатор водяной
2 50-08-135СП Крышка
3 700-40-8118-01 Уплотнение
4 64-08-254СП Крышка
5 БолтМ10-6gх30.58.019 Болт
6 Шайба10.ОТ.65Г.09 Шайба 10.ОТ.65Г.09
7 3197 Шайба
8 700-40-7361 Уплотнение
9 ГайкаМ10-7Н.6.019 Гайка
10 64-08-645 Кронштейн
11 31308-1 Шайба
12 ТГС100.1013.4000М Радиатор масляный
13 50К-1013010-03 Радиатор 50К-1013010-03
13 БРТ10-1013010 Радиатор масляный
14 50К-1013010 Радиатор
15 24-08-174СП Уголок
16 700-40-4915-1 Амортизатор
17 24-08-171 Втулка
18 24-08-160 Планка
19 21-08-86 Пластина
20 ГайкаМ10 Гайка М10
21 700-40-9588 Прокладка
22 64-08-257СП Опора
23 64-08-350СП Короб
24 ГайкаМ8-7Н.6.019 Гайка
25 Шайба8Т.65Г.09 Шайба 8Т.65Г.09
26 31386 Шайба
27 64-08-378-01 Опора
28 700-40-9177 Амортизатор
29 БолтМ10-6gх45.58.019 Болт
30 18-26-538 Втулка
31 50-08-149 Накладка
32 64-08-381 Пластина стопорная
33 3011 Гайка
34 24-08-164 Пластина
35 БолтМ12-6gх30.58.019 Болт
36 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
37 3135-1 Шайба
38 64-08-352СП Боковина
39 64-08-351СП Боковина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
