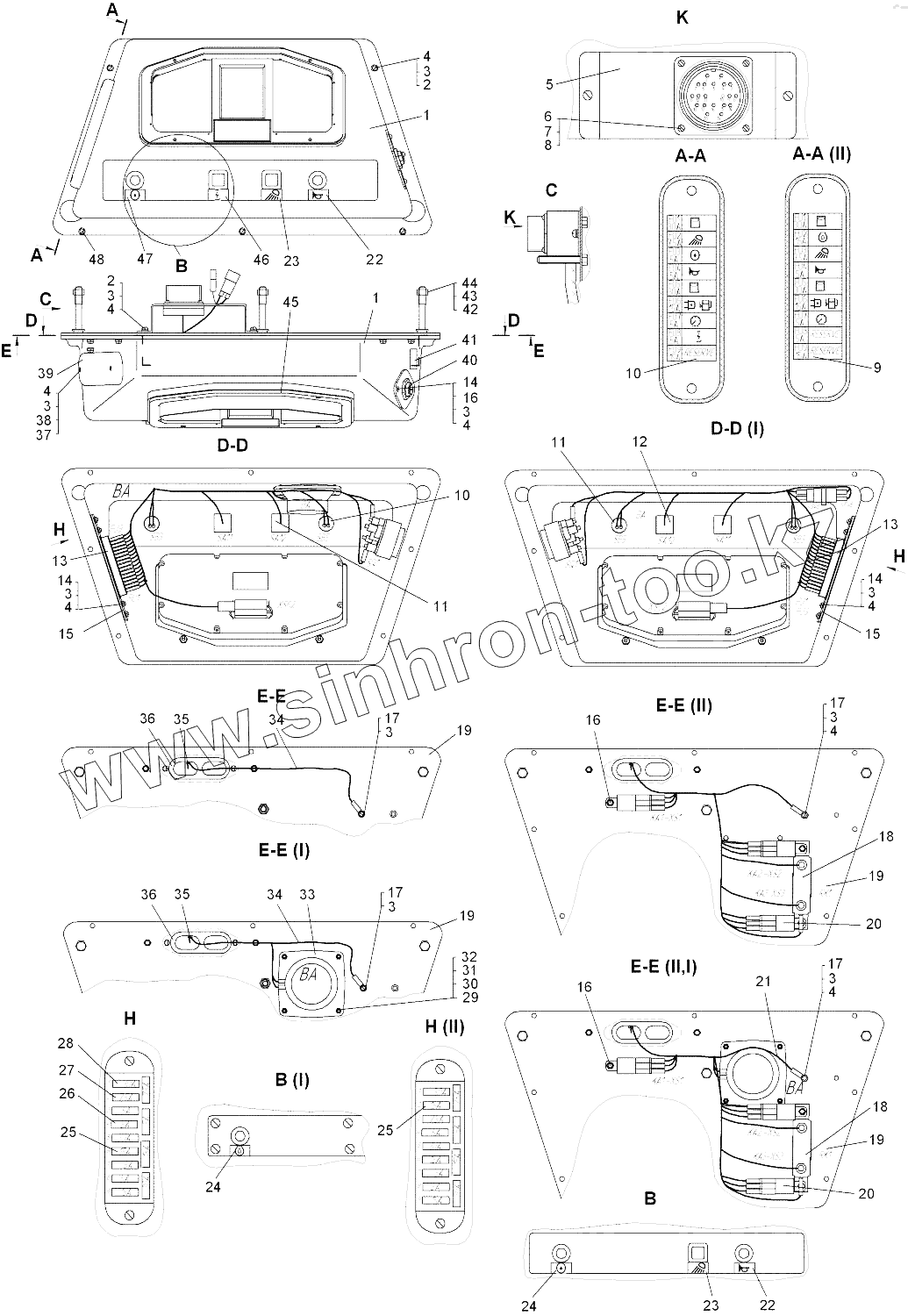

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Блок пуска и контроля
64-10-661-01СП
64-10-661СП
1
1
1
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
9
10
10
11
11
12
13
13
14
14
14
14
15
15
16
16
16
17
17
17
17
18
18
19
19
19
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
37
37
38
39
40
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-10-661-01СП | 64-10-661-01СП | Блок пуска и контроля | |
| 64-10-661СП | 64-10-661СП | Блок пуска и контроля | |
| 1 | 64-10-334 | Панель | |
| 1 | 64-10-334-01 | Панель | |
| 2 | ВинтВ.М6-6gх16.58.Ц9.ч | Винт В.М6-6gх16.58.Ц9.ч | |
| 3 | Шайба6Т.65Г.Ц9.ч | Шайба 6Т.65Г.Ц9.ч | |
| 4 | Шайба6.02.3кп.Ц9.Ч | Шайба 6.02.3кп.Ц9.Ч | |
| 5 | 50-10-271 | Кронштейн | |
| 6 | ВинтВ.М4-6gх16.58.016 | Винт В.М4-6gх16.58.016 | |
| 7 | ГайкаМ4-7Н.6.016 | Гайка М4-7Н.6.016 | |
| 8 | Шайба4Т.65Г.06 | Шайба 4Т.65Г.06 | |
| 9 | 64-10-346 | Табличка | |
| 10 | 64-10-337 | Табличка | |
| 11 | 2812.3710-01 | Выключатель | |
| 12 | 3842.3710-10.00 | Переключатель | |
| 13 | 46.3722-01 | Блок предохранителей | |
| 14 | Е3941ОП26 | Винт специальный | |
| 14 | ВинтВ.М6-6gх18.58.Ц9.ч | Винт В.М6-6gх18.58.Ц9.ч | |
| 15 | 64-10-663СП | Основание | |
| 16 | ГайкаМ6-7Н.6.019 | Гайка | |
| 17 | ВинтВ.М6-6gх12.58.Ц9.ч | Винт В.М6-6gх12.58.Ц9.ч | |
| 18 | 1212.3741 | Резистор добавочный с электротермическим реле | |
| 19 | 64-10-664СП | Стойка | |
| 20 | 753.3777 | Реле | |
| 21 | 64-10-690СП | Жгут 5 | |
| 22 | 64-10-315-02 | Табличка | |
| 23 | 64-10-315 | Табличка | |
| 24 | 64-10-315-01 | Табличка | |
| 25 | 353.3722 | Предохранитель штыревой | |
| 26 | 35.3722 | Предохранитель штыревой | |
| 27 | 351.3722 | Предохранитель штыревой | |
| 28 | 356.3722 | Предохранитель штыревой | |
| 29 | ВинтВ.М3-6gх10.58.016 | Винт | |
| 30 | ГайкаМ3-6Н.6.016 | Гайка | |
| 31 | Шайба3Т.65Г.06 | Шайба 3Т.65Г.06 | |
| 32 | Шайба3.01.019 | Шайба 3.01.019 | |
| 33 | 5ГДШ-9 | Головка громкоговорителя | |
| 34 | 64-10-662СП | Жгут 5 | |
| 35 | Стяжка | Стяжка кабельная | |
| 36 | 700-40-7060 | Фланец | |
| 37 | 356-58 | Винт М6х37 | |
| 37 | DIN965 | Винт с потайной головкой с крестообразным шлицем М6х25 | |
| 37 | ВинтВ.М6-6gх30.58.019 | Винт В.М6-6gх30.58.019 | |
| 37 | ВинтВ.М6-8gх25.58.Ц9.ч | Винт В.М6-8gх25.58.Ц9.ч | |
| 38 | ГайкаМ6-7Н.04.20.019 | Гайка М6-7Н.04.20.019 | |
| 39 | 64-10-333 | Крышка | |
| 40 | ВК856Т | Замок-включатель | |
| 40 | ВК856 | Замок-включатель | |
| 41 | 64-10-315-04 | Табличка | |
| 42 | ГайкаМ10-7Н.6.019 | Гайка | |
| 43 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 44 | 31308-1 | Шайба | |
| 45 | ПП-08 | Панель приборная ПП-08 | |
| 46 | 64-10-315-06 | Табличка | |
| 47 | 64-10-315-07 | Табличка | |
| 48 | 700-40-5128 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
