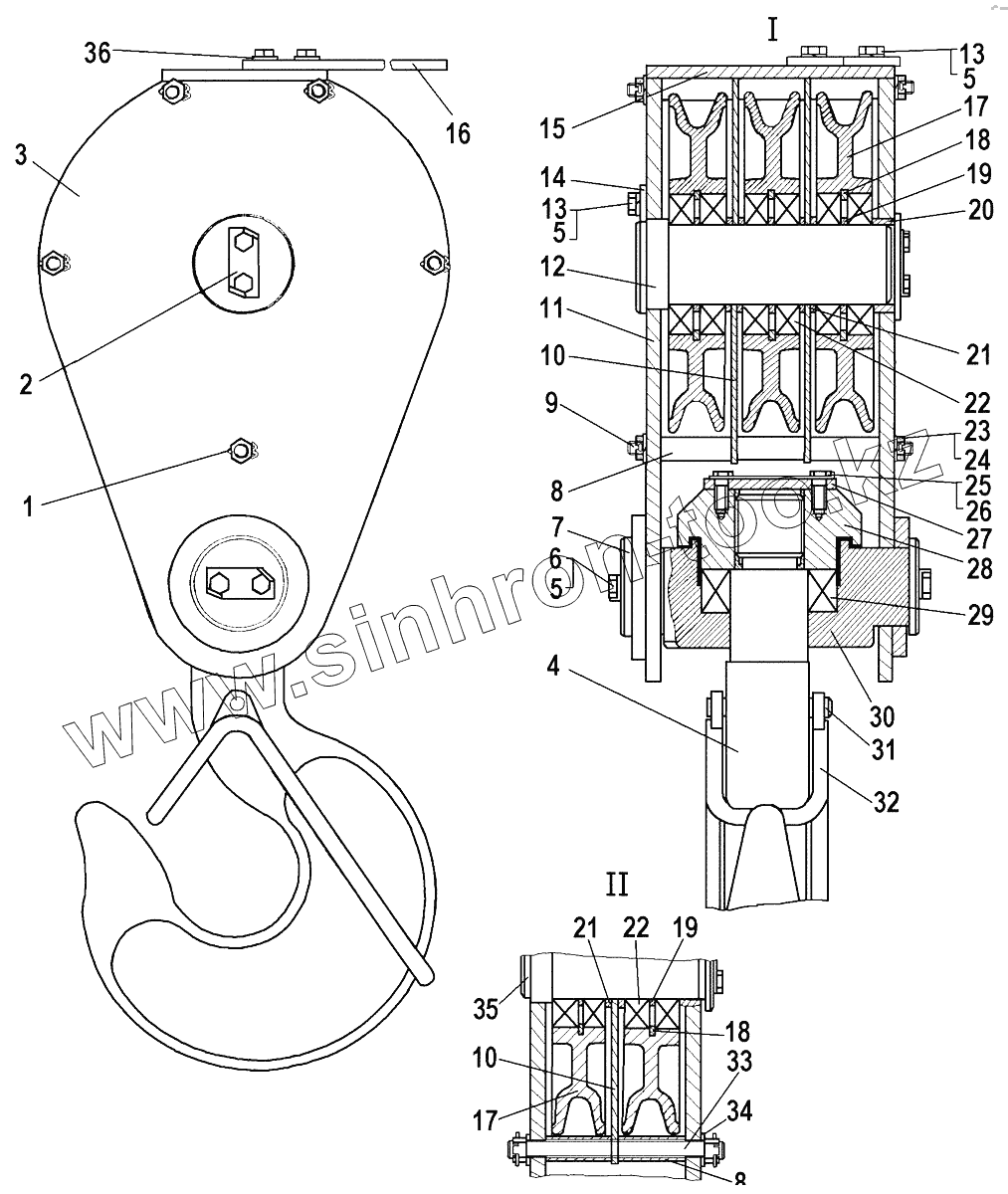

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Блок подвижный
71-53-33СП
71-53-36СП
1
1
2
3
4
4
5
5
5
5
6
7
8
8
9
10
10
11
12
13
13
14
15
15
16
17
17
17
18
18
19
19
20
21
21
22
22
23
24
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 71-53-33СП | 71-53-33СП | Блок подвижный | |
| 71-53-36СП | 71-53-36СП | Блок подвижный | |
| 1 | Шплинт4х25 | Шплинт 4х25 | |
| 1 | Шплинт4х32 | Шплинт | |
| 2 | 700-31-2662 | Пластина стопорная | |
| 3 | 71-53-124СП | Щека | |
| 4 | 71-53-82 | Крюк | |
| 4 | 71-53-363 | Крюк | |
| 5 | Шайба12.ОТ.65Г.09 | Шайба 12.ОТ.65Г.09 | |
| 5 | Шайба12.ОТ.65Г.019 | Шайба 12.ОТ.65Г.019 | |
| 6 | БолтМ12-6gх35.58.019 | Болт | |
| 7 | 71-53-68 | Диск | |
| 8 | 71-53-92 | Распорка | |
| 9 | 700-29-2521-01 | Шпилька | |
| 10 | 71-53-90 | Перегородка | |
| 11 | 71-53-124-01СП | Щека | |
| 12 | 71-53-63-01 | Ось | |
| 13 | БолтМ12-6gх25.58.019 | Болт | |
| 14 | 71-53-69 | Планка | |
| 15 | 71-53-190СП | Крышка | |
| 15 | 71-53-125СП | Крышка | |
| 16 | 71-53-590 | Пластина | |
| 17 | 71-53-61 | Ролик | |
| 17 | 71-53-62 | Ролик | |
| 18 | 700-58-2558 | Кольцо | |
| 19 | 71-53-65 | Кольцо | |
| 20 | 71-53-67 | Втулка | |
| 21 | 71-53-64-01 | Кольцо распорное | |
| 22 | 80218 | Подшипник 80218 | |
| 23 | 700-30-2403 | Гайка | |
| 24 | Шайба16.ОТ.65Г.019 | Шайба 16.ОТ.65Г.019 | |
| 25 | БолтМ12-6gх30.58.019 | Болт | |
| 26 | 700-31-2693 | Пластина стопорная | |
| 26 | 700-31-2702 | Пластина стопорная | |
| 27 | 71-53-85 | Оседержатель | |
| 27 | 71-53-366 | Оседержатель | |
| 28 | 71-53-84 | Гайка | |
| 28 | 71-53-365 | Гайка | |
| 29 | 8318 | Подшипник 8318 | |
| 29 | 8314 | Подшипник 8314 | |
| 30 | 71-53-364 | Траверса | |
| 30 | 71-53-83 | Траверса | |
| 31 | 71-53-81-01 | Штифт 12h11х120 | |
| 31 | 71-53-81 | Штифт | |
| 32 | 71-53-191СП | Скоба 7-2/1 | |
| 32 | 71-53-123СП | Скоба 19-2/1 | |
| 33 | 700-29-2521 | Шпилька | |
| 34 | 31477-01 | Шайба | |
| 35 | 71-53-370-01 | Ось | |
| 36 | 3135-1 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
