Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Блок подвесной

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
71-53-35СП
71-53-32СП
1
2
3
4
5
6
7
7
7
8
9
10
10
11
11
12
13
14
15
15
15
16
16
16
17
17
18
18
19
19
20
20
20
21
22
23
24
25

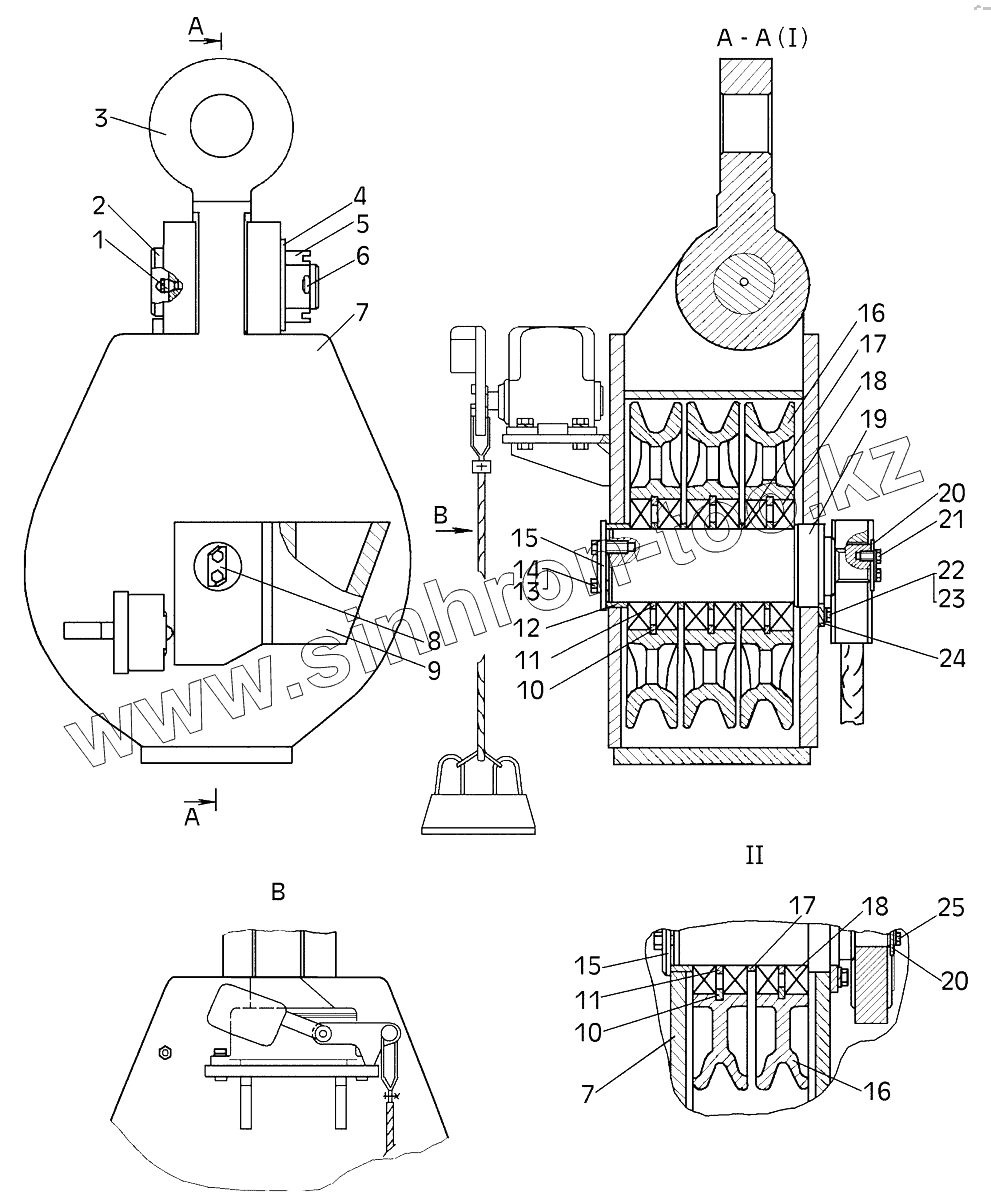

Позиция на иллюстрации Заводской номер детали Название детали
71-53-35СП 71-53-35СП Блок подвесной
71-53-32СП 71-53-32СП Блок подвесной
1 1.3.Ц6 Масленка 1.3.Ц6
2 71-53-94 Палец
3 71-53-146 Серьга
4 700-31-2696 Шайба
5 700-30-2410 Гайка
6 Шплинт8х100.019 Шплинт 8х100.019
7 71-53-247СП Кожух блока
7 71-53-275СП Кожух блока
8 71-53-452 Пластина стопорная
9 71-53-228СП Коуш
10 700-58-2558 Кольцо
11 71-53-65 Кольцо
12 71-53-67 Втулка
13 БолтМ12-6gх35.58.019 Болт
14 700-31-2662 Пластина стопорная
15 71-53-453 Диск
15 71-53-68 Диск
16 71-53-62 Ролик
16 71-53-61 Ролик
17 71-53-64 Кольцо распорное
18 80218 Подшипник 80218
19 71-53-448 Ось
19 71-53-459 Ось
20 71-53-68 Диск
20 71-53-453 Диск
21 БолтМ8-6gх16.88.35.019 Болт
22 БолтМ12-6gх25.58.019 Болт
23 Шайба12.ОТ.65Г.09 Шайба 12.ОТ.65Г.09
24 71-53-69 Планка
25 БолтМ8-6gх20.88.35.019 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
