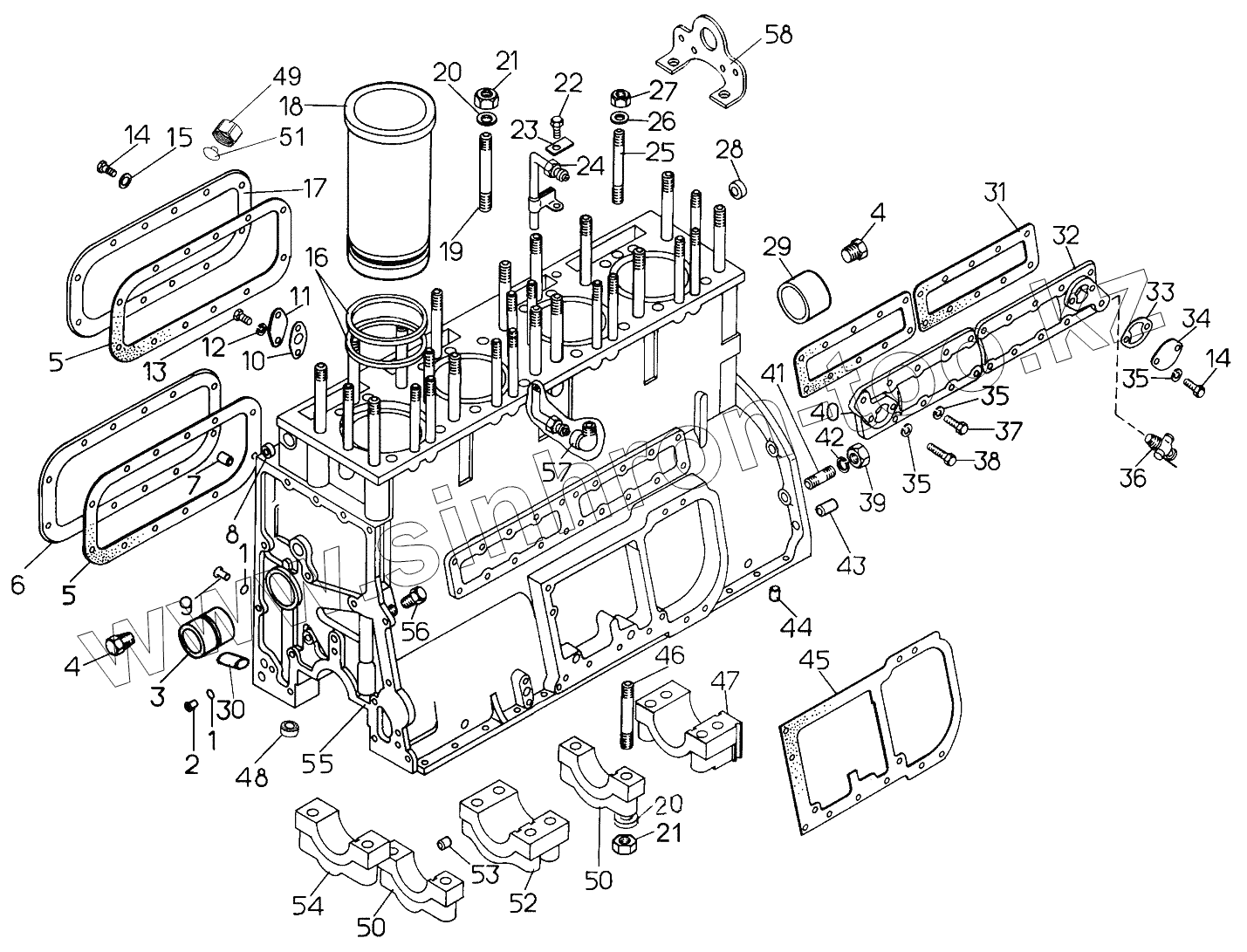

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Блок
51-01-1СП
1
1
2
3
3
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-01-1СП | 51-01-1СП | Блок | |
| 1 | 40738 | Кольцо | |
| 2 | 01464 | Трубка | |
| 3 | А57.02.001А | Втулка распределительного вала | |
| 3 | А57.02.001А1 | Втулка распределительного вала | |
| 4 | 700-37-2025 | Пробка | |
| 5 | 40849-1 | Прокладка | |
| 5 | 40849 | Прокладка | |
| 6 | 51-01-201СП | Крышка | |
| 6 | 01467 | Крышка | |
| 7 | 32221 | Штифт цилиндрический | |
| 8 | 0280 | Заглушка | |
| 9 | 51-67-51 | Жиклер | |
| 10 | 40984 | Прокладка | |
| 11 | 71134 | Фланец | |
| 12 | Шайба8Т.65Г.09 | Шайба 8Т.65Г.09 | |
| 13 | БолтМ8-6gх20.88.35.019 | Болт | |
| 14 | БолтМ10х20.58.019 | Болт М10х20.58.019 | |
| 15 | 40839 | Кольцо | |
| 16 | 740.1002024 | Кольцо уплотнительное гильзы цилиндра | |
| 16 | 40210-02 | Кольцо | |
| 17 | 51-01-202СП | Крышка | |
| 18 | 51-01-82-01 | Гильза цилиндров | |
| 19 | 01434 | Шпилька | |
| 20 | 700-31-2630 | Шайба | |
| 21 | 30211-02 | Гайка | |
| 22 | БолтМ6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 | |
| 23 | 700-31-158 | Пластина стопорная | |
| 24 | 14-09-141СП | Трубка | |
| 25 | 2971 | Шпилька | |
| 26 | 3178-01 | Шайба | |
| 27 | 30212 | Гайка | |
| 28 | 1.2-18х35-1 | Манжета армированная | |
| 29 | А57.02.003А | Втулка распределительного вала | |
| 30 | 700-32-2198 | Штифт | |
| 31 | 700-40-4456 | Прокладка | |
| 32 | 14-01-72 | Крышка задняя | |
| 33 | 46792 | Прокладка | |
| 34 | 16-01-139 | Крышка | |
| 35 | Шайба10.ОТ.65Г.09 | Шайба 10.ОТ.65Г.09 | |
| 36 | ПС7-2 | Кран ПС 7-2 | |
| 37 | БолтМ10-6gх25.58.019 | Болт | |
| 38 | БолтМ10-6gх40.58.019 | Болт | |
| 39 | 700-30-2415 | Гайка | |
| 40 | 14-01-71 | Крышка | |
| 41 | 29316 | Шпилька | |
| 42 | Шайба20.ОТ.65Г.09 | Шайба 20.ОТ.65Г.09 | |
| 43 | 700-32-2210 | Штифт | |
| 44 | 700-32-2202 | Штифт | |
| 45 | 700-40-2195 | Прокладка | |
| 46 | 01403 | Шпилька | |
| 47 | 14-01-19 | Крышка заднего подшипника | |
| 47 | 14-01-19-01 | Крышка | |
| 48 | 51-01-131 | Жиклер | |
| 49 | 700-41-3565 | Гайка накидная | |
| 50 | 011012 | Крышка промежуточного подшипника | |
| 51 | 700-41-3571 | Заглушка сферическая | |
| 52 | 29-01-31 | Крышка среднего подшипника | |
| 53 | 700-32-2195 | Штифт | |
| 54 | 011011 | Крышка переднего подшипника | |
| 55 | 51-01-8 | Блок | |
| 56 | 379 | Пробка | |
| 57 | 41204-1 | Колено | |
| 58 | 51-01-30 | Проушина |
