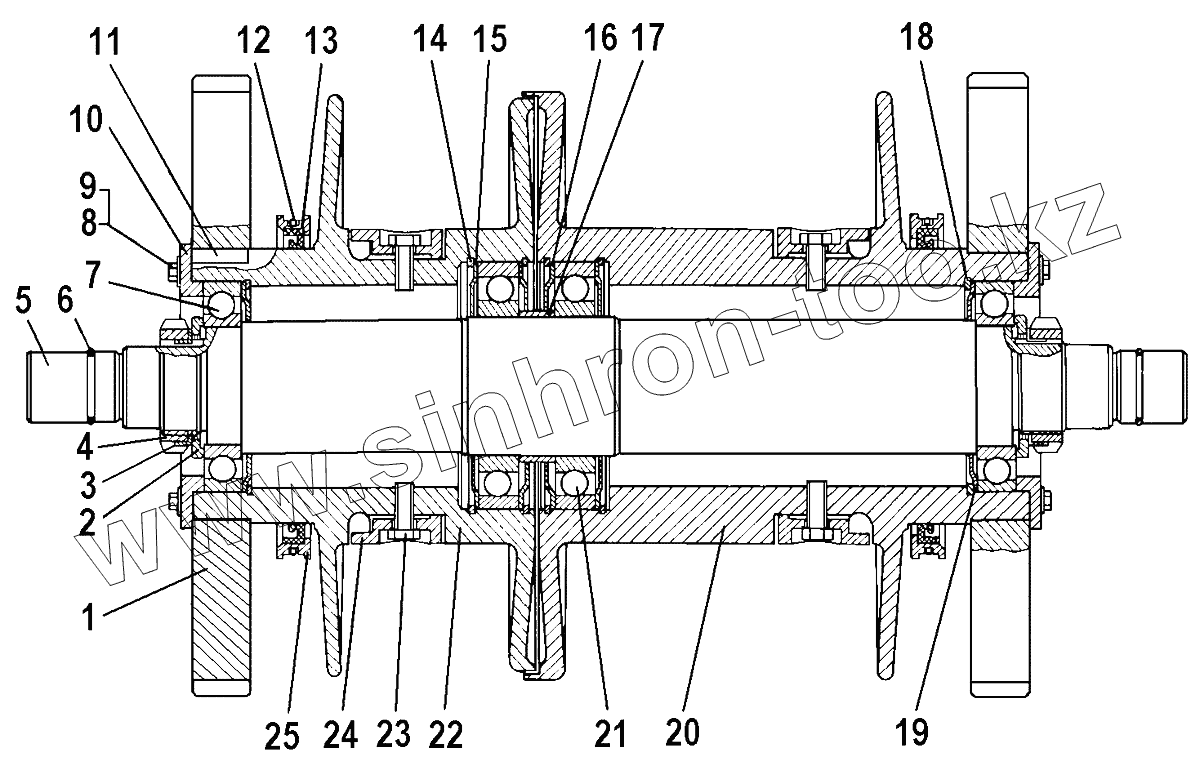

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Барабан

Тип техники

Марка

Модель

Схема

71-44-103СП

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
71-44-103СП	71-44-103СП		Барабан
1	71-44-147		Колесо зубчатое
2	71-44-89		Кольцо
3	700-31-2657		Шайба
4	700-30-2017-01		Гайка
5	71-44-102		Ось
6	700-40-3126		Кольцо
7	224		Подшипник 224
8	БолтМ12-6gх30.58.019		Болт
9	700-31-2719		Пластина стопорная
10	71-44-149-01		Крышка
11	700-34-2070		Шпонка призматическая
12	700-40-8592		Кольцо
13	2.1-280х320-1		Манжета 2.1-280х320-1
14	700-58-2341		Кольцо
15	71-44-105		Маслоотражатель
16	71-44-105-01		Маслоотражатель
17	71-44-125		Втулка
18	19463		Кольцо
19	71-44-104		Маслоотражатель
20	71-44-158СП		Барабан
20	71-44-148		Барабан
21	80228АК		Подшипник 80228АК
22	71-44-157СП		Барабан
22	71-44-148-01		Барабан
23	БолтМ20х50.88.35.019		Болт
24	71-44-106		Прижим
25	71-44-103		Корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
