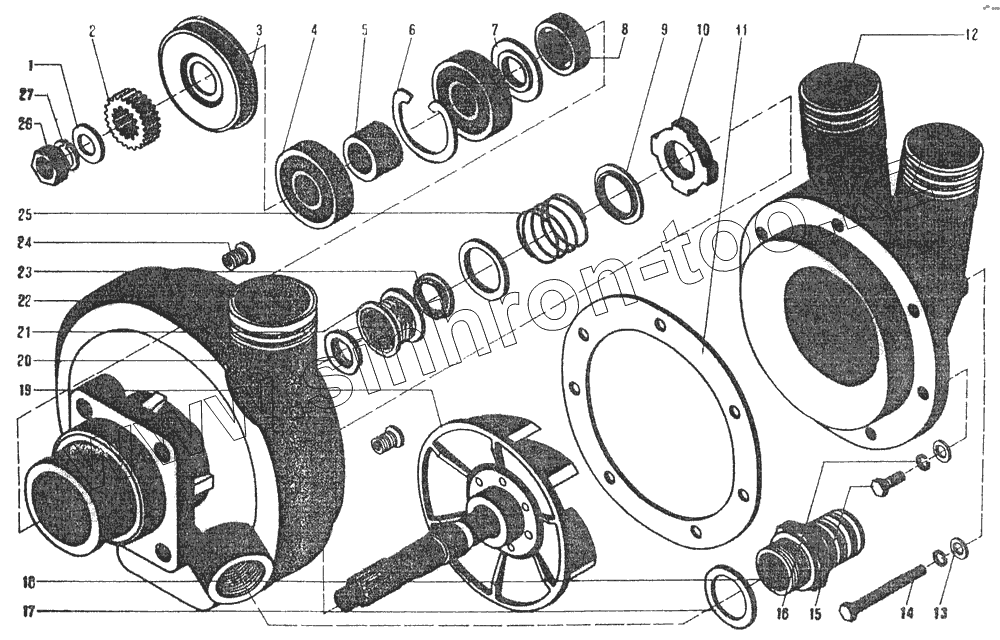

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Водяной насос
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3311-20-11 | 3311-20-11 | Корпус водяного насоса | |
| 3311-00-4 | 3311-00-4 | Насос водяной | |
| 411-164 | 411-164 | Гофр-сальник | |
| 1 | 411-09-2 | Шайба | |
| 2 | 411-21-1 | Втулка шлицевая | |
| 3 | 411-75-3 | Кожух | |
| 4 | 411-15 | Подшипник 304АК | |
| 4 | Подшипник 304АК [ГОСТ 8338-75] | Подшипник 304АК | |
| 5 | 411-19-3 | Втулка | |
| 6 | 411-97 | Кольцо стопорное | |
| 7 | 411-48-2 | Шайба | |
| 8 | 411-96-5 | Манжета | |
| 9 | 411-51-4 | Шайба | |
| 10 | 411-13-10 | Шайба уплотнения | |
| 11 | 411-16-2 | Прокладка | |
| 12 | 411-04-24 | Раструб водяного насоса | |
| 13 | 353-04-1 | Шайба чистая 6 | |
| 14 | 356-60 | Болт М6х74 | |
| 15 | 356-84 | Болт М6х20 | |
| 16 | 353-23 | Шайба 6Т | |
| 17 | 355-17 | Кольцо 33х39 | |
| 18 | 411-87А | Штуцер | |
| 19 | 411-22-30 | Валик с крыльчаткой | |
| 20 | 411-100-4 | Втулка стопорная | |
| 21 | 411-73-2А | Гофр-сальник | |
| 22 | 3311-01-10 | Корпус водяного насоса | |
| 23 | 411-100-5 | Втулка распорная | |
| 24 | 306-28 | Втулка | |
| 25 | 411-11-13 | Пружина уплотнения | |
| 26 | 411-14-7 | Гайка | |
| 27 | 353-28 | Шайба 14Н65 |
