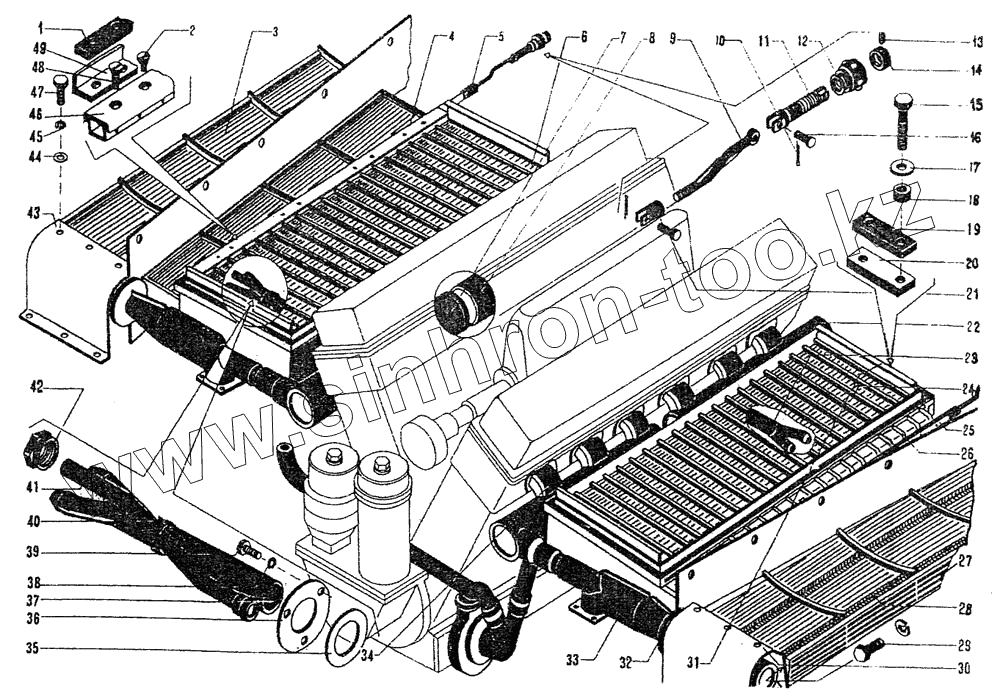

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Установка эжекторов
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 748-07-339 | Прокладка | |
| 2 | 700-35-553-01 | Винт | |
| 2 | 700-35-553-01 | Винт | |
| 3 | 748-07-182СП | Эжектор | |
| 4 | 748-07-193СП | Жалюзи | |
| 5 | 748-07-136 | Тяга | |
| 6 | 748-07-144СП | Створка | |
| 7 | 748-07-124СП | Коллектор | |
| 8 | 748-07-125СП | Коллектор | |
| 9 | 748-07-172СП | Тяга | |
| 10 | Шплинт 2х16.019 [ГОСТ 397-79] | Шплинт 2х16.019 | |
| 11 | 748-07-88 | Поводок | |
| 12 | 748-07-85 | Звездочка | |
| 13 | Винт М6-6gх8.14Н.019 [ГОСТ 1477-93] | Винт М6-6gх8.14Н.019 | |
| 14 | 748-07-87 | Кольцо | |
| 15 | 700-28-2333 | Болт | |
| 16 | 6465 | Валик | |
| 17 | Шайба 12.01.019 [ГОСТ 6958-78] | Шайба 12.01.019 | |
| 18 | 700-40-5121 | Прокладка | |
| 19 | 748-07-337 | Прокладка | |
| 20 | 748-07-90 | Планка | |
| 21 | 748-07-283 | Вилка | |
| 22 | 748-07-126СП | Коллектор | |
| 23 | 748-07-198СП | Труба | |
| 24 | 748-07-143СП | Створка | |
| 25 | 748-07-171СП | Тяга | |
| 26 | 748-07-194СП | Рама | |
| 26 | 748-07-194СП | Рама | |
| 27 | 748-07-185СП | Решетка | |
| 28 | 748-07-121СП | Эжектор | |
| 29 | Болт М10-6gх22.58.019 [ГОСТ 7796-70] | Болт М10-6gх22.58.019 | |
| 30 | 748-07-178СП | Кожух | |
| 31 | 748-07-192СП | Жалюзи | |
| 32 | 748-07-117 | Половина фланца | |
| 33 | 748-07-199СП | Эжектор | |
| 34 | 748-07-146СП | Коллектор | |
| 35 | 748-07-174 | Фланец | |
| 36 | 748-07-175 | Фланец | |
| 37 | 748-07-197СП | Труба | |
| 38 | Шайба 6Т 65Г 09 [ГОСТ 6402-70] | Шайба 6Т 65Г 09 | |
| 39 | Болт М6-6gх16.88.35.019 [ГОСТ 7798-70] | Болт М6-6gх16.88.35.019 | |
| 40 | 700-41-2235-15СП | Хомут | |
| 41 | 748-07-181СП | Труба | |
| 42 | 700-30-42 | Гайка накидная | |
| 43 | 748-07-177СП | Кожух | |
| 44 | Шайба 10.01 [ГОСТ 6958-78] | Шайба 10.01 | |
| 45 | Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70] | Шайба 10 ОТ 65Г 09 | |
| 46 | 748-07-329 | Крышка | |
| 47 | Болт М10-6gх25.58.019 [ГОСТ 7796-70] | Болт М10-6gх25.58.019 | |
| 48 | 700-35-553 | Винт | |
| 49 | 748-07-340 | Проставка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
