Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Установка электромашин

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

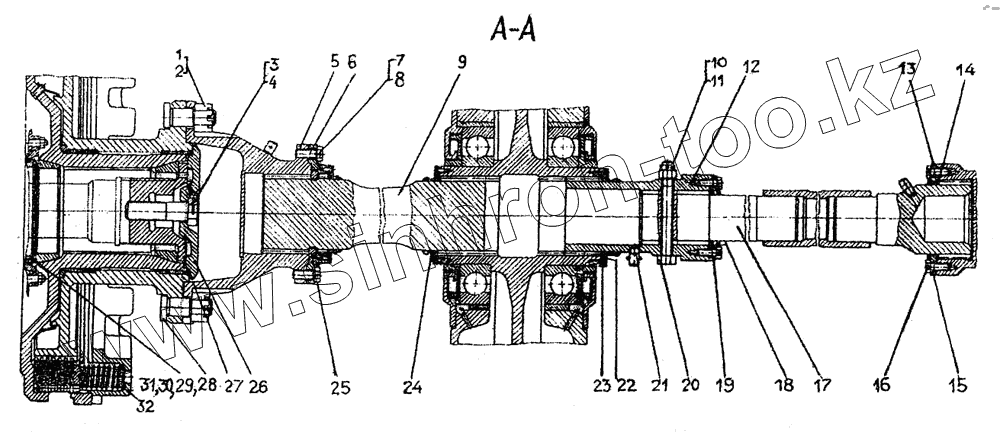

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Гайка 2М18х1,5.6Н.12.45х.019 [ГОСТ 5932-73]		Гайка 2М18х1,5.6Н.12.45х.019
2	Шплинт 4х32.019 [ГОСТ 397-79]		Шплинт 4х32.019
3	700-23-2340		Болт
4	Проволока КО 2 [ГОСТ 792-67]		Проволока КО 2
5	748-50-215СП		Муфта
6	748-50-535		Фланец
7	700-28-911		Болт
8	Проволока КО 1,4 [ГОСТ 792-67]		Проволока КО 1,4
9	748-50-206		Вал передний
10	3032		Гайка
11	Шплинт 2х25.019 [ГОСТ 397-79]		Шплинт 2х25.019
12	748-50-177		Муфта
13	748-50-149		Кольцо уплотнительное
14	700-58-2461		Кольцо
15	748-50-148		Крышка разрезная
16	700-28-910		Болт
17	748-5С-127СП		Вал карданный
18	712-14-274		Кольцо
19	712-14-273		Шайба
20	700-28-2452		Болт
21	Масленка 1.3.Ц6 [ГОСТ 19853-74]		Масленка 1.3.Ц6
22	748-50-398		Накладка
23	Винт ВМ4-6gхЮ.58.016 [ГОСТ 17475-80]		Винт ВМ4-6gхЮ.58.016
24	748-50-397		Уплотнение
25	748-50-618		Кольцо разрезное
26	748-50-340		Диск опорный
27	748-50-341		Пробка
28	700-28-370		Болт
29	748-50-570		Шайба регулировочная
30	748-50-571		Шайба регулировочная
31	748-50-572		Шайба регулировочная
32	743-50-171СП		Муфта фрикционная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
