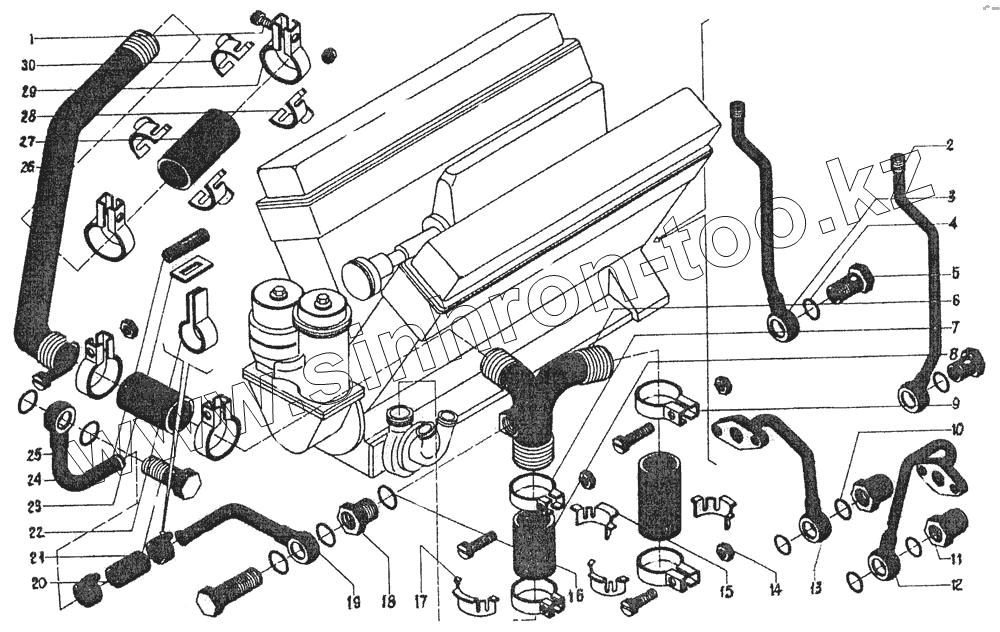

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Трубопровод водяной

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
421-00-7	421-00-7		Трубопровод водяной
421-76	421-76		Труба водяная левая
421-04-4	421-04-4		Хомут
421-04-3	421-04-3		Хомут
1	321-17-2		Болт хомута
2	421-35-1		Труба верхняя правая
3	421-34-1		Труба верхняя левая
4	355-13		Кольцо 22-30
5	320-63-1		Зажим
6	421-44-1		Тройник
7	321-16-2		Лента хомута
8	321-20		Шланг
9	321-16-4		Лента хомута
10	355-10		Кольцо 24-30
11	421-35-1		Труба верхняя правая
12	421-33-2		Труба правая
13	421-32-3		Труба левая
14	351-02		Гайка М8
15	3321-171		Обойма
16	412-76А		Прокладка
17	3321-169		Обойма
18	3312-104		Втулка
19	421-14		Патрубок
20	421-43		Шланг
21	312-74-1		Зажим
22	Хл-275-П		Лента
23	Хр-П		Рамка
24	3342-235		Валик
25	421-02-2		Труба
26	421-10-10		Труба
27	421-20		Шланг
28	3321-170		Обойма
29	421-16-2		Лента хомута
30	3321-168		Обойма

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
