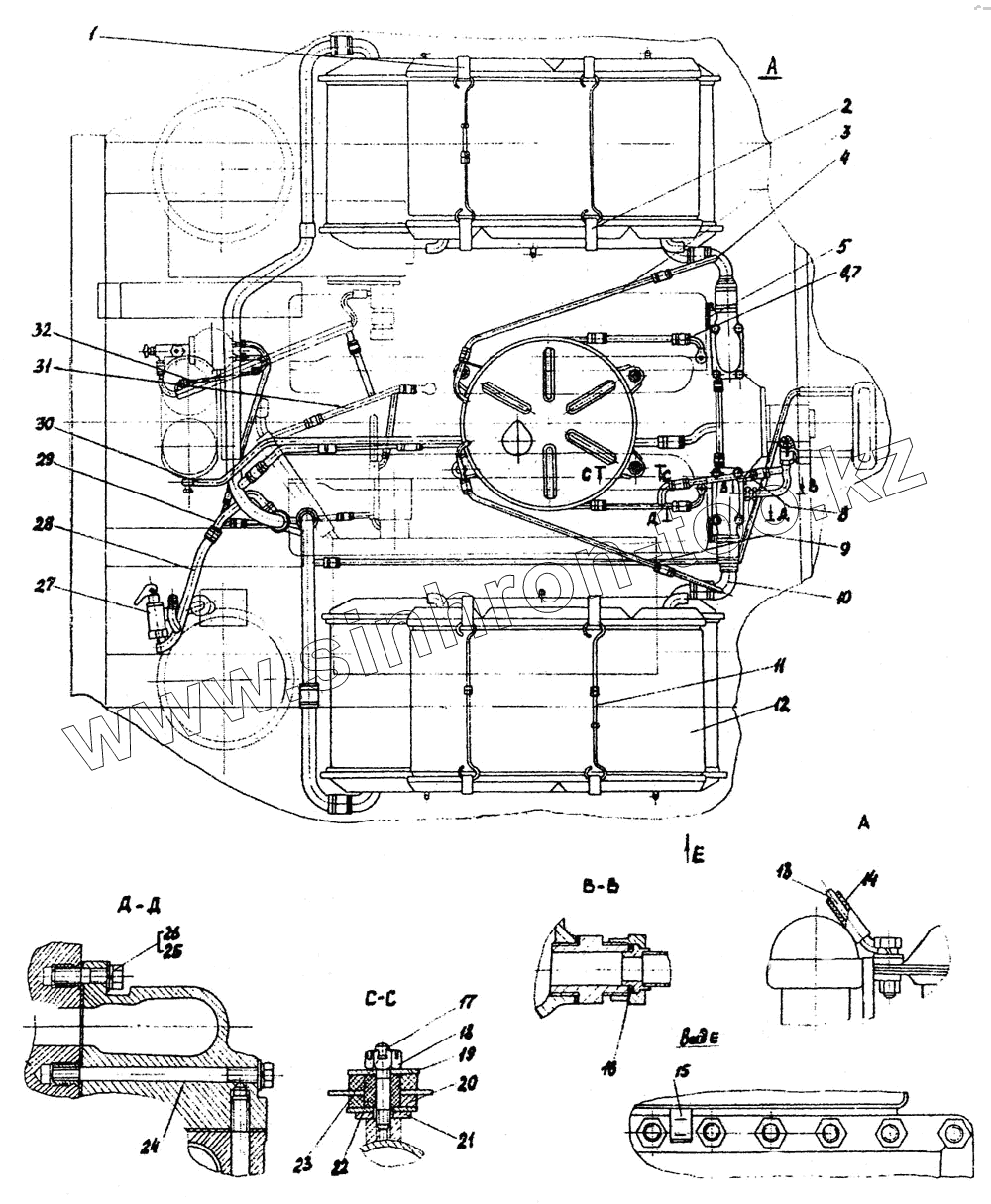

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Система охлаждения двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 748-08-120СП | Лента | |
| 2 | 748-08-121СП | Лента | |
| 3 | 748-08-351 | Труба | |
| 4 | 748-08-271СП | Трубопровод | |
| 5 | 700-40-6023 | Прокладка | |
| 6 | 700-41-2235-07СП | Хомут | |
| 7 | 700-40-3480 | Рукав | |
| 8 | 748-08-359 | Труба | |
| 9 | 748-08-353 | Труба | |
| 10 | 748-08-272СП | Трубопровод | |
| 11 | 748-08-186СП | Стяжка | |
| 12 | 748-08-168СП | Радиатор масляный | |
| 13 | 748-08-222СП | Ограничитель | |
| 14 | 700-46-2139 | Трубка | |
| 15 | 748-08-184 | Зажим | |
| 16 | МН 4152-62 | Кольцо 12х18 | |
| 17 | К 241-08-6097 | Шпилька | |
| 18 | 700-30-2263 | Гайка | |
| 19 | К 241-08-6083 | Шайба | |
| 20 | 700-40-7371 | Кольцо | |
| 21 | Шайба 10.01.019 [ГОСТ 6958-78] | Шайба 10.01.019 | |
| 22 | 700-40-7372 | Втулка | |
| 23 | Шплинт 2,5х25.019 [ГОСТ 397-79] | Шплинт 2,5х25.019 | |
| 24 | 700-28-2466СП | Болт | |
| 25 | Шайба 8.01.019 [ГОСТ 11371-78] | Шайба 8.01.019 | |
| 26 | Болт М8-6gх30.88.35.019 [ГОСТ 7796-70] | Болт М8-6gх30.88.35.019 | |
| 27 | 748-08-305СП | Кран | |
| 28 | 748-08-191СП | Трубопровод | |
| 29 | 748-08-269СП | Трубопровод | |
| 30 | 748-08-270СП | Труба | |
| 31 | 748-08-278СП | Трубопровод | |
| 32 | 748-08-349 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
