Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Система охлаждения двигателя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

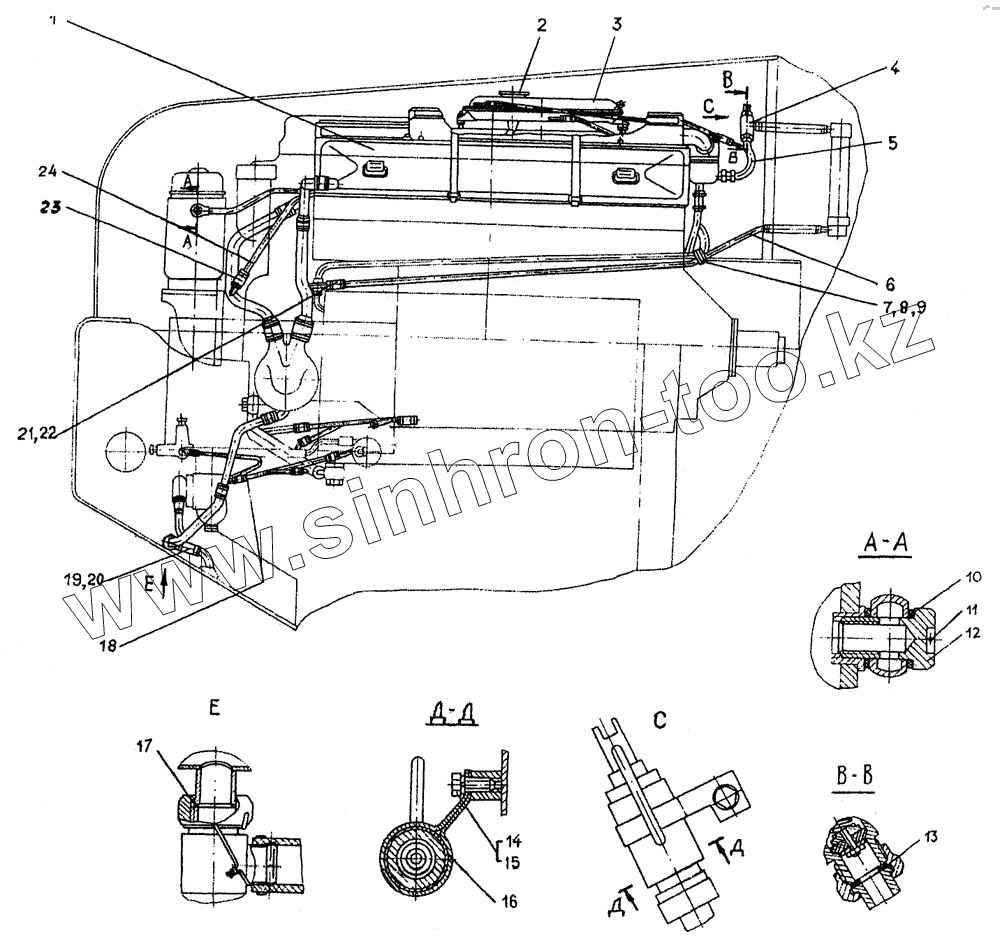

Позиция на иллюстрации	Заводской номер детали		Название детали
1	748-08-116СП		Радиатор водяной
2	А21.05.480СП		Крышка тип 2
3	748-08-254СП		Бак
4	748-08-304СП		Кран
5	748-08-277СП		Трубопровод
6	748-08-354		Труба
7	700-46-2002		Рукав
8	700-41-2235-27СП		Хомут
9	700-46-2004		Рукав
10	МН 4152-62		Кольцо 12х18
11	Проволока КО 1,6 [ГОСТ 792-67]		Проволока КО 1,6
12	701-06-327		Зажим
13	МН 4152-62		Кольцо 12х18
14	Болт М8-6gх16.88.35.019 [ГОСТ 7796-70]		Болт М8-6gх16.88.35.019
15	Шайба 8Т 65Г 09 [ГОСТ 6402-70]		Шайба 8Т 65Г 09
16	748-08-118		Хомут
17	МН 4152-62		Кольцо 12х18
18	748-08-268СП		Трубопровод
19	700-41-2235-15СП		Хомут
20	700-40-3493		Рукав
21	700-41-2235-11СП		Хомут
22	700-40-3485		Рукав
23	700-40-3492		Рукав
24	748-08-346		Труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
