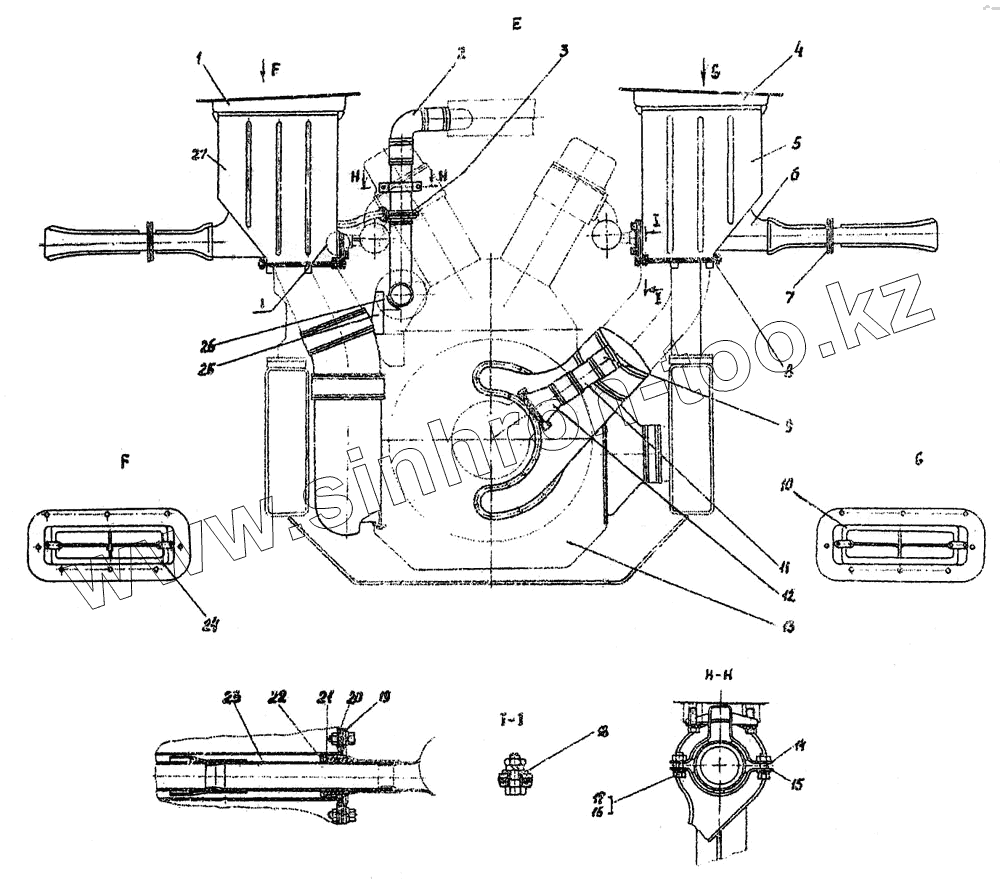

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Система очистки воздуха и охлаждения электромашин
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-40-3378 | Уплотнение | |
| 2 | 748-05-241СП | Труба | |
| 3 | 748-05-237СП | Циклон | |
| 4 | 700-40-3379 | Уплотнение | |
| 5 | 748-05-249СП | Воздухоочиститель инерционный | |
| 6 | 748-05-205СП | Корпус | |
| 7 | 700-40-3326 | Прокладка | |
| 8 | 748-05-315 | Прокладка | |
| 9 | 748-05-112 | Трубка | |
| 10 | 748-05-180СП | Решетка | |
| 11 | 748-05-207СП | Труба | |
| 12 | 748-05-162СП | Труба | |
| 13 | 748-05-220 | Прокладка | |
| 14 | 748-05-242СП | Кронштейн | |
| 15 | 748-05-265СП | Обойма | |
| 16 | Болт М10-6gх25.58.019 [ГОСТ 7796-70] | Болт М10-6gх25.58.019 | |
| 17 | Шайба 10.02.019 [ГОСТ 11371-78] | Шайба 10.02.019 | |
| 18 | 700-31-2553 | Шайба | |
| 19 | 748-05-387 | Прокладка | |
| 20 | 748-05-338 | Прокладка | |
| 21 | Набивка крученая АП-Ух4 [ГОСТ 5152-84] | Набивка крученая АП-Ух4 | |
| 22 | 700-58-2476 | Кольцо | |
| 23 | 748-05-292СП | Труба | |
| 24 | 748-05-204СП | Решетка | |
| 25 | 748-05-502 | Кронштейн | |
| 26 | 748-05-245СП | Ложе | |
| 27 | 748-05-248СП | Воздухоочиститель инерционный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
