Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Шатун и поршень

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

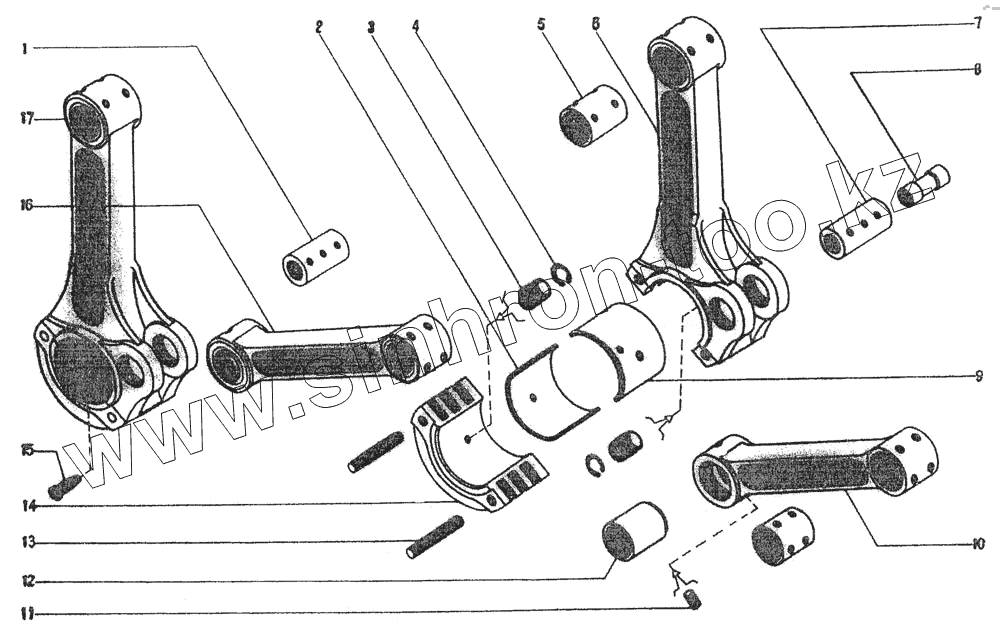

Позиция на иллюстрации	Заводской номер детали		Название детали
1	304-04-1		Палец прицепного шатуна
2	3304-26		Вкладыш шатуна нижний
3	304-24-2		Штифт
4	304-34		Кольцо стопорное
5	304-13-3		Втулка верхней головки шатуна
6	304-12-7		Шатун главный
7	304-21-2		Палец прицепного шатуна
8	304-32		Трубка
9	3304-25		Вкладыш шатуна верхний
10	3304-19-3		Шатун прицепной
11	356-51		Шуруп стопорный
12	304-20-5		Втулка нижней головки шатуна
13	304-30		Штифт конический
14	304-15-2		Крышка главного шатуна
15	304-33-1		Штифт установочный
16	3304-03-5		Шатун прицепной
17	3304-02-4		Шатун главный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
