Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Щиток

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

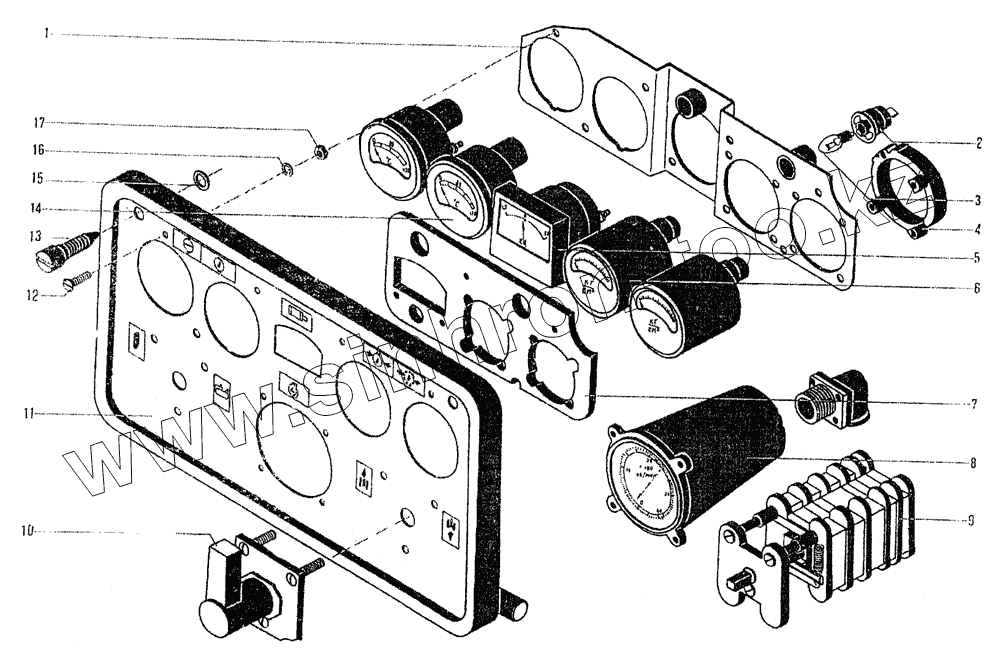

Позиция на иллюстрации	Заводской номер детали		Название детали
1	748-10-324СП		Плата
2	Патрон ПП1 -200		Патрон ПП1 -200
3	Лампа накаливания А24-1 [ГОСТ 20231-88]		Лампа накаливания А24-1
4	Кольцо крепежное из комплекта индикатора давления ИД-1-1,5 МПа		Кольцо крепежное из комплекта индикатора давления ИД-1-1,5 МПа
5	Амперметр М1001М со шкалой 1-0-1 КА		Амперметр М1001М со шкалой 1-0-1 КА
6	Указатель давления УД-800-1,5 МПа		Указатель давления УД-800-1,5 МПа
7	748-10-364		Рассеиватель
8	Измеритель тахометра ТЭ-4В		Измеритель тахометра ТЭ-4В
9	Переключатель УП 5111-С23		Переключатель УП 5111-С23
10	Рукоятка револьверная переключателя УП 5111-С23		Рукоятка револьверная переключателя УП 5111-С23
11	748-10-329СП		Щиток
12	Винт ВМ4-6gх16.58.016 [ГОСТ 17475-80]		Винт ВМ4-6gх16.58.016
13	748-10-329		Стяжка
14	Указатель температуры УК-143		Указатель температуры УК-143
15	700-39-118		Кольцо
16	Шайба 4Т 65Г 06 [ГОСТ 6402-70]		Шайба 4Т 65Г 06
17	Гайка М4-6.016 [ГОСТ 5927-70]		Гайка М4-6.016

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
