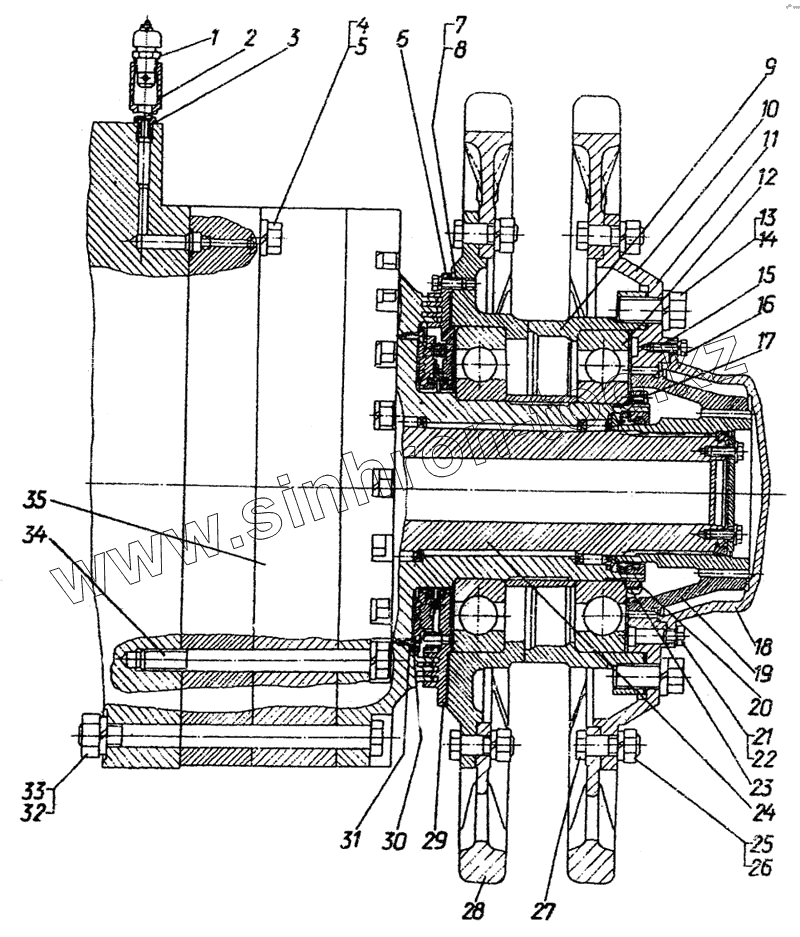

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Редуктор бортовой с ведущим колесом
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 748-19-259СП | 748-19-259СП | Колесо ведущее | |
| 1 | 01265СП | Сапун | |
| 2 | 748-20-868 | Штуцер | |
| 3 | МН 4152-62 | Кольцо 12х18 | |
| 4 | 700-28-2472-01 | Болт | |
| 5 | Шайба 27 65Г 09 [ГОСТ 6402-70] | Шайба 27 65Г 09 | |
| 6 | 748-19-103СП | Уплотнение | |
| 7 | 700-28-2343-01 | Болт | |
| 8 | Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70] | Шайба 12 ОТ 65Г 09 | |
| 9 | 748-19-118СП | Барабан | |
| 10 | 748-19-270 | Муфта | |
| 11 | 748-19-10 | Прокладка | |
| 12 | Подшипник 244АК [ГОСТ 8338-75] | Подшипник 244АК | |
| 12 | Подшипник 244АК [ГОСТ 8338-75] | Подшипник 244АК | |
| 13 | 700-28-2312 | Болт | |
| 14 | Шайба 30 65Г 09 [ГОСТ 6402-70] | Шайба 30 65Г 09 | |
| 15 | 748-19-274 | Прокладка | |
| 16 | 700-28-2173 | Болт | |
| 17 | Винт ВМ8х1-8gх18.58.019 [ГОСТ 17475-80] | Винт ВМ8х1-8gх18.58.019 | |
| 18 | 748-19-272 | Крышка | |
| 19 | 748-19-321 | Муфта | |
| 20 | 700-28-2317 | Гайка | |
| 21 | 700-37-317 | Пробка | |
| 22 | МН 4152-62 | Кольцо 12х18 | |
| 23 | 700-31-2560 | Шайба стопорная | |
| 24 | 748-19-9 | Втулка | |
| 25 | Гайка М24-7Н.6.019 [ГОСТ 5915-70] | Гайка М24-7Н.6.019 | |
| 26 | Шайба 24 Т 65Г 09 [ГОСТ 6402-70] | Шайба 24 Т 65Г 09 | |
| 27 | 700-28-2207 | Болт | |
| 28 | 748-19-1 | Венец | |
| 29 | 748-19-11 | Прокладка | |
| 30 | 748-19-22 | Прокладка | |
| 31 | 700-35-553-01 | Винт | |
| 32 | 700-28-2473 | Болт | |
| 33 | Гайка М27х2-7Н6.019 [ГОСТ 5915-70] | Гайка М27х2-7Н6.019 | |
| 34 | 700-28-2472 | Болт | |
| 35 | 748И9-250СП | Редуктор бортовой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
