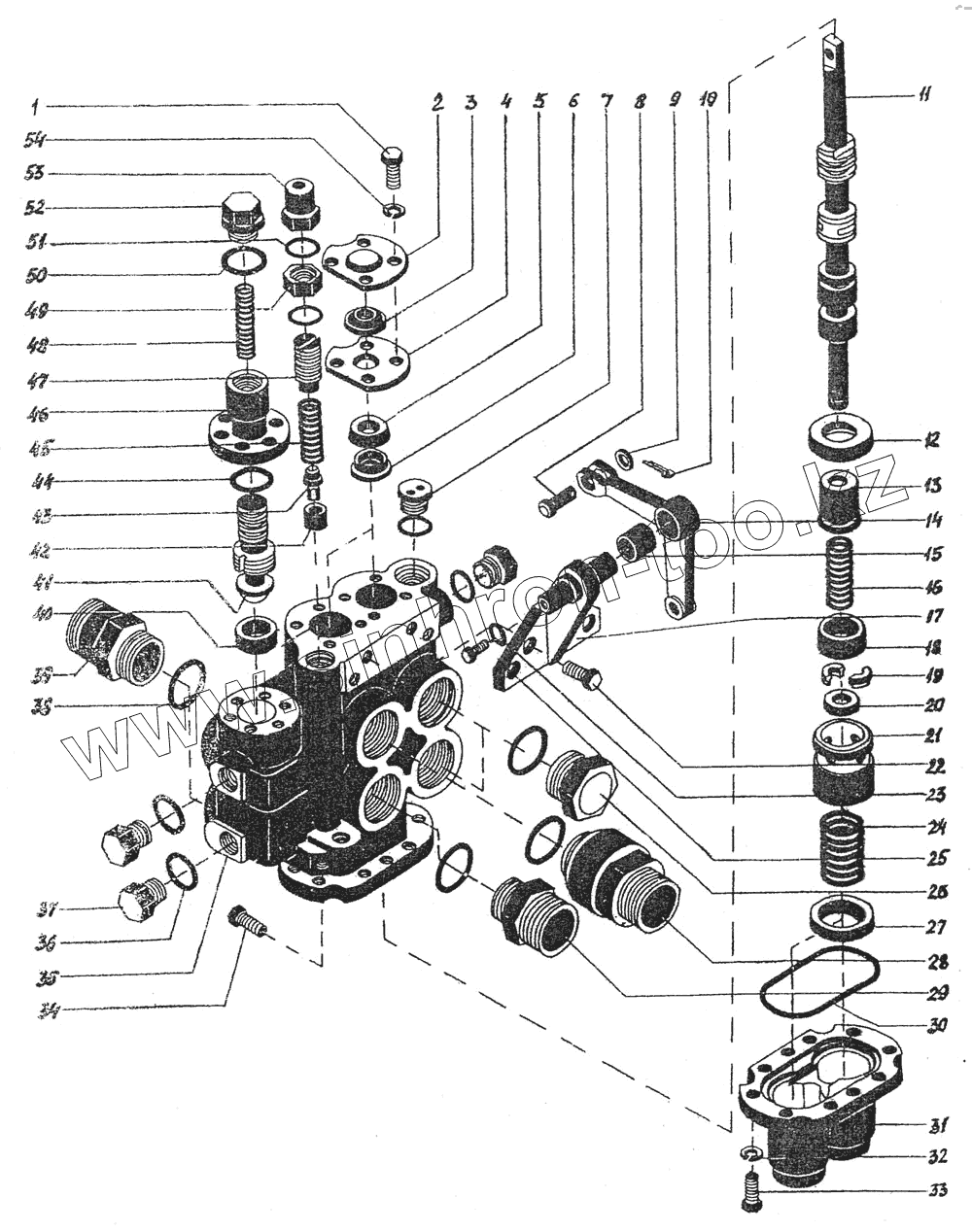

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Распределитель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 748-99-418СП | 748-99-418СП | Рычаг | |
| 748-99-416СП | 748-99-416СП | Корпус | |
| 1 | Болт М10х20.58.019 [ГОСТ 7796-70] | Болт М10х20.58.019 | |
| 2 | 748-99-887 | Крышка | |
| 3 | 748-99-65 | Манжета | |
| 4 | 748-99-886 | Крышка | |
| 5 | 748-99-68 | Манжета | |
| 6 | 748-99-176 | Манжетодержатель | |
| 7 | 700-37-163 | Пробка | |
| 8 | 700-47-2110 | Ось | |
| 9 | Шайба 12х2.02.019 [ГОСТ 11371-78] | Шайба 12х2.02.019 | |
| 10 | Шплинт 3,2х25.019 [ГОСТ 397-79] | Шплинт 3,2х25.019 | |
| 11 | 748-99-888 | Золотник | |
| 12 | 748-99-890 | Кольцо | |
| 13 | 748-99-893 | Втулка | |
| 14 | 748-99-894 | Рычаг | |
| 15 | 748-17-358-1 | Втулка | |
| 16 | 700-38-547 | Пружина | |
| 17 | 748-99-420СП | Стойка | |
| 18 | 748-99-158 | Втулка | |
| 19 | 748-99-61 | Кольцо разрезное | |
| 20 | 748-99-62 | Кольцо замковое | |
| 21 | 748-99-59 | Втулка | |
| 22 | 700-28-915 | Болт | |
| 23 | МН 4152-62 | Кольцо 12х18 | |
| 24 | 700-38-546 | Пружина | |
| 25 | 700-37-315 | Пробка | |
| 26 | 700-37-2172 | Пробка | |
| 27 | 748-99-892 | Кольцо | |
| 28 | 748-99-980 | Штуцер | |
| 29 | 748-99-937 | Штуцер | |
| 30 | 46385 | Кольцо | |
| 31 | 748-99-891 | Корпус | |
| 32 | Шайба 10.02 [ГОСТ 11371-78] | Шайба 10.02 | |
| 33 | Болт ЗМ10х25.58.019 [ГОСТ 7796-70] | Болт ЗМ10х25.58.019 | |
| 34 | 375,00 | Пробка | |
| 35 | 748-99-884 | Корпус | |
| 36 | 903.01.30 | Кольцо уплотнительное | |
| 37 | 700-37-2234 | Пробка | |
| 38 | 770-55-67 | Кольцо | |
| 39 | 748-99-996 | Штуцер | |
| 40 | 748-99-325 | Гнездо | |
| 41 | 748-99-241 | Клапан | |
| 42 | 748-99-450 | Гнездо | |
| 43 | 748-99-464 | Клапан | |
| 44 | 901.01.84 | Кольцо | |
| 45 | 700-38-1022 | Пружина | |
| 46 | 748-99-242 | Направляющая | |
| 47 | 748-99-757 | Винт | |
| 48 | 700-38-663 | Пружина | |
| 49 | 700-30-2037 | Гайка | |
| 50 | МН 4152-62 | Кольцо 12х18 | |
| 51 | МН 4152-62 | Кольцо 12х18 | |
| 51 | МН 4152-62 | Кольцо 12х18 | |
| 52 | 700-37-91 | Пробка | |
| 53 | 748-99-889 | Колпачок | |
| 54 | Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70] | Шайба 10 ОТ 65Г 09 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
