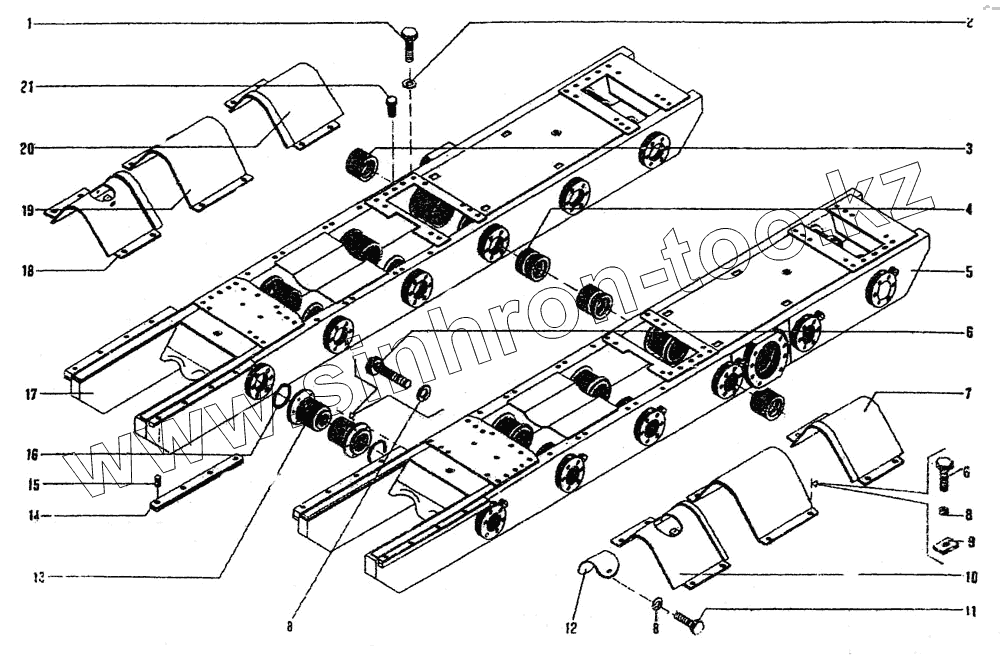

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Рамы тележек

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
8
10
11
12
13
14
14
15
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 700-28-199 Болт
2 Шайба 24 Т 65Г 09 [ГОСТ 6402-70] Шайба 24 Т 65Г 09
3 748-21-29 Втулка
4 748-21-41 Втулка
5 748-11-244-01СП Рама тележки
6 700-28-2173 Болт
7 748-11-166СП Кожух
8 Шайба 12 ОТ 65Г 09 [ГОСТ 6402-70] Шайба 12 ОТ 65Г 09
10 748-11-198СП Кожух
11 Болт М12-6gх25.58.019 [ГОСТ 7796-70] Болт М12-6gх25.58.019
12 748-11-231 Крышка
13 748-11-135СП Труба
14 748-11-27 Накладка
14 748-11-27 Накладка
15 700-32-116 Штифт
15 700-32-116 Штифт
16 748-34-26 Кольцо уплотнительное
17 748-11-244СП Рама тележки
18 748-11-199СП Кожух
19 748-11-177 Кожух
20 748-11-167СП Кожух
21 748-11-230 Штифт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
