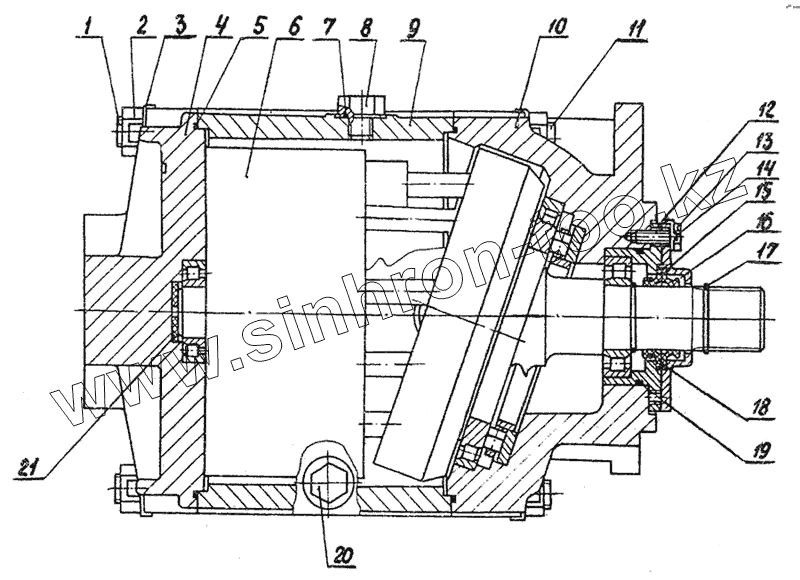

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Насос

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
933.02.0169	933.02.0169		Корпус
1	933.02.25		Шпилька
2	Гайка М20-6Н.6.019 [ГОСТ 5927-70]		Гайка М20-6Н.6.019
3	700-31-2489		Шайба
3	700-31-2489		Шайба
4	933.02.279		Распределительный диск
5	933.02.76		Кольцо уплотнительное
6	933.02.0178		Ротор
7	901.01.45		Кольцо
8	937.01.126		Пробка
9	933.02.174		Корпус
10	933.02.227		Чашка
11	933.02.246		Шпилька
12	933.02.184		Фланец
13	Болт М8-6gх25.58.019 [ГОСТ 7796-70]		Болт М8-6gх25.58.019
14	700-31-2579		Шайба отгибная
15	10-268		Манжета
16	933.02.288		Крышка
17	447-23		Кольцо стопорное
18	10-316		Пружина
19	317.01.18		Кольцо
20	261735СП		Пробка магнитная
21	2,5-23		Шайба разделительная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
