Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Муфта фрикционная

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

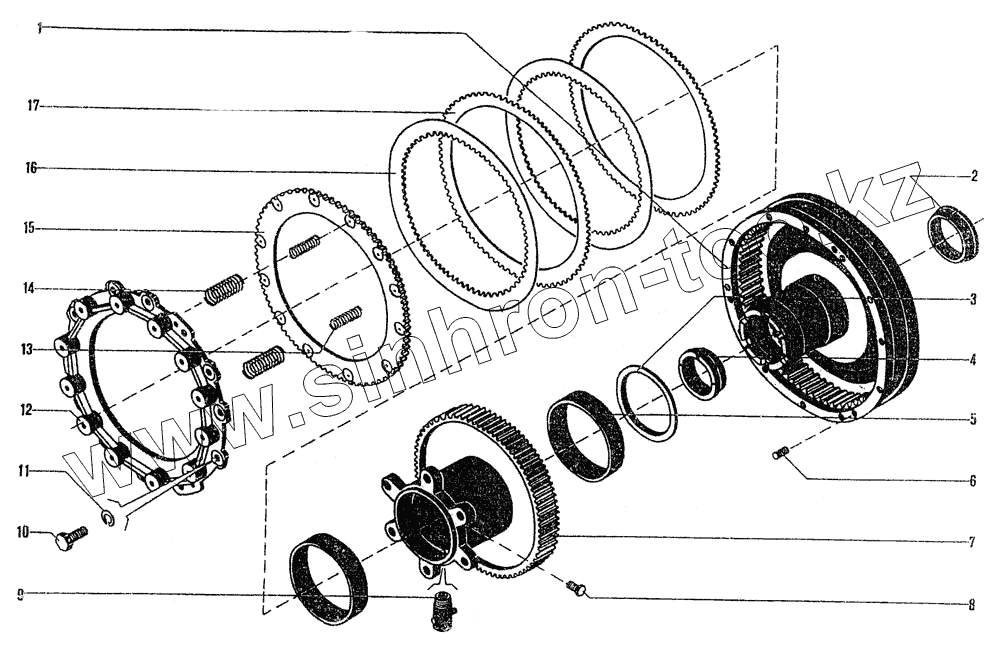

Позиция на иллюстрации	Заводской номер детали		Название детали
1	748-50-152СП		Барабан ведущий
2	748-50-575		Конус
3	748-50-344		Кольцо
4	748-50-354		Конус
5	748-50-297		Втулка
6	Штифт 10х8х25		Штифт 10х8х25
7	748-50-154СП		Барабан ведомый
8	375		Пробка
9	Масленка 1.3.Ц6 [ГОСТ 19853-74]		Масленка 1.3.Ц6
10	700-28-2339		Болт
11	Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70]		Шайба 10 ОТ 65Г 09
12	748-50-429		Крышка
13	700-38-2652		Пружина
14	700-38-669		Пружина
15	748-50-428		Диск нажимной
16	748-50-301		Диск ведущий
17	748-50-302		Диск ведомый

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
