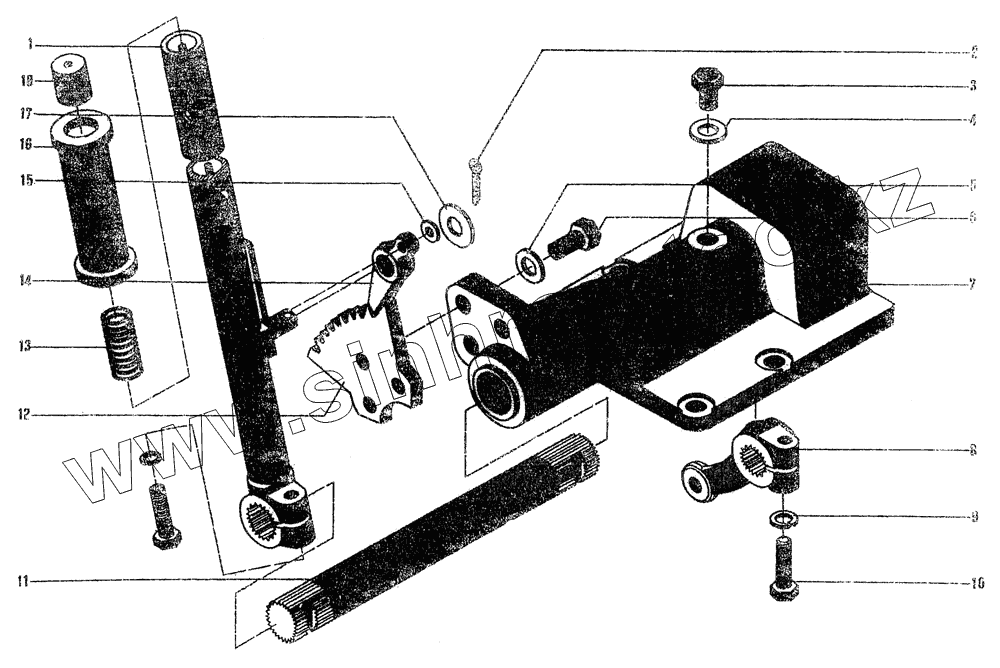

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Мостик (горного тормоза)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	748-17-249СП		Рычаг
2	Шплинт 3,2х25.019 [ГОСТ 397-79]		Шплинт 3,2х25.019
3	700-37-315		Пробка
4	МН 4152-62		Кольцо 12х18
5	700-31-96		Шайба
6	700-28-915		Болт
7	748-17-398СП		Кронштейн
8	748-17-336		Рычаг
9	Шайба 10 ОТ 65Г 09 [ГОСТ 6402-70]		Шайба 10 ОТ 65Г 09
10	Болт М10-6gх40.58.019 [ГОСТ 7796-70]		Болт М10-6gх40.58.019
11	748-17-333		Валик
12	748-17-334		Сектор
13	730-17-239		Пружина
14	748-17-335-1		Защелка
15	Шайба 5.01.019 [ГОСТ 11371-78]		Шайба 5.01.019
16	КВ 17-96		Рукоятка рычага управления
17	Шайба 16х2,5-01 [ГОСТ 11371-78]		Шайба 16х2,5-01
18	748-17-638		Кнопка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
