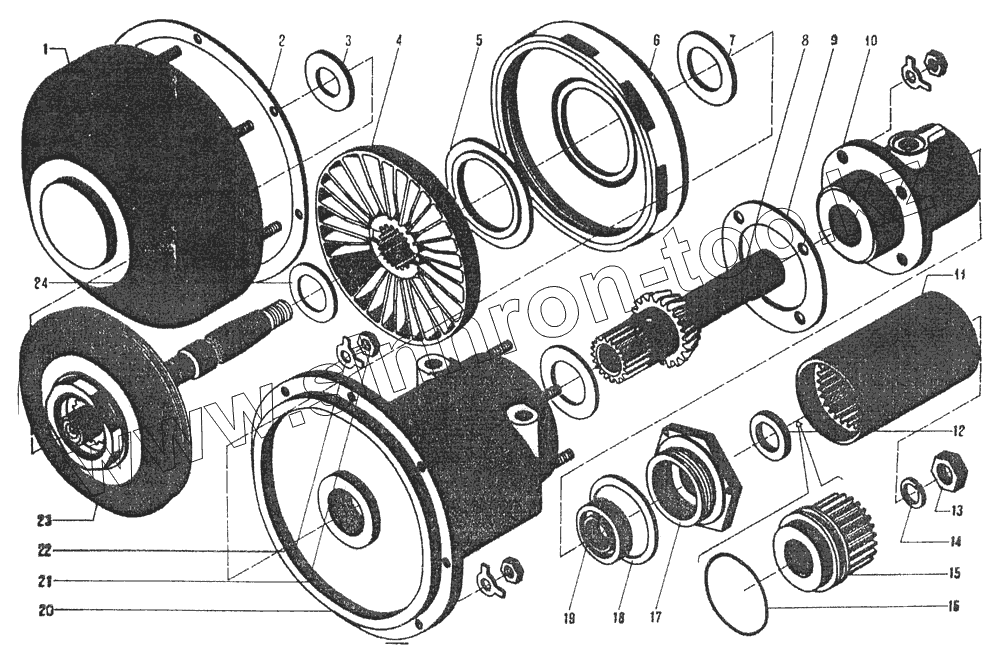

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Механизм передачи

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
3308-291 3308-291 Привод к генератору с турбомуфтой
3308-31 3308-31 Турбинное колесо с кожухом
3308-262 3308-262 Корпус уплотнения в сборе
1 3303-29 Подшипник
2 3308-222А Прокладка
3 3308-218 Кольцо регулировочное
4 3308-241-2 Колесо насосное
5 3308-246-1 Втулка
6 3308-217-2 Кожух
7 3308-257 Кольцо установочное
8 3308-71-1 Вал горизонтальный
9 3308-258 Прокладка
10 3308-260 Подшипник
11 3308-235-2 Муфта
12 308-57-1 Кольцо уплотнительное
13 351-61 Гайка М14х1,5
14 353-28 Шайба 14Н65
15 3308-234-2 Втулка шлицевая
16 3308-289 Кольцо уплотнительное
17 3308-261 Корпус уплотнения
18 3308-259А Прокладка
19 411-96А Манжета
20 3308-07 Корпус привода генератора
21 351-06 Гайка М6
22 353-11 Шайба стопорная 7
23 3308-27-2 Турбинное колесо с валом
24 3308-263 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
