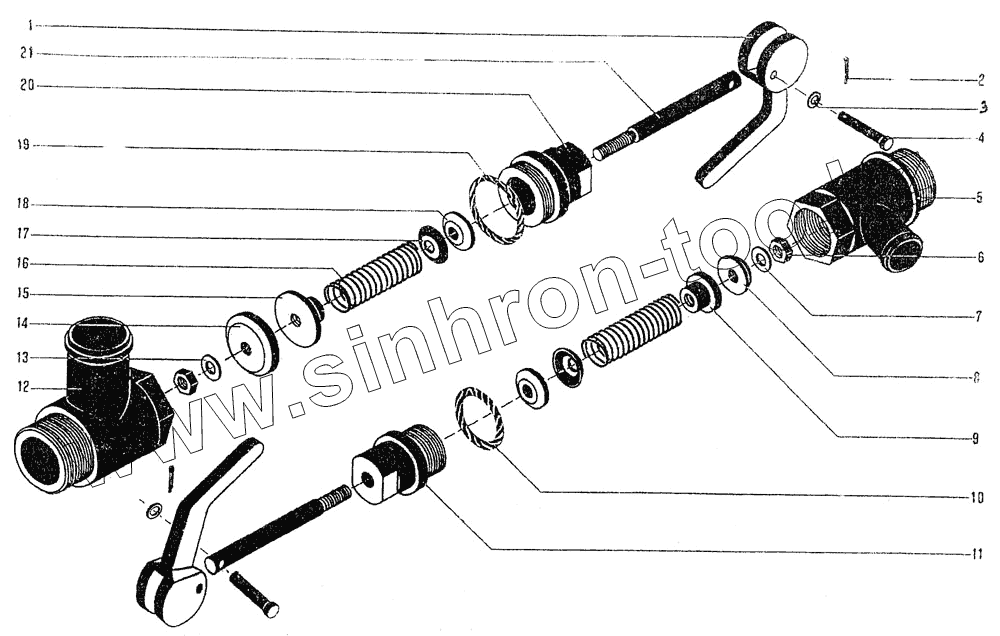

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Краны
1
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 748-08-276 | Ручка | |
| 1 | 748-08-276 | Ручка | |
| 2 | Шплинт 1х12.019 [ГОСТ 397-79] | Шплинт 1х12.019 | |
| 2 | Шплинт 1х12.020 [ГОСТ 397-79] | Шплинт 1х12.020 | |
| 3 | Шайба 4.01.019 [ГОСТ 11371-78] | Шайба 4.01.019 | |
| 3 | Шайба 4.01.020 [ГОСТ 11371-78] | Шайба 4.01.020 | |
| 4 | 700-47-2116 | Ось | |
| 4 | 700-47-2116 | Ось | |
| 5 | 748-08-306СП | Корпус | |
| 6 | Гайка М6-7Н.6.019 [ГОСТ 5915-70] | Гайка М6-7Н.6.019 | |
| 6 | Гайка М6-7Н.6.020 [ГОСТ 5915-70] | Гайка М6-7Н.6.020 | |
| 7 | 700-31-1077 | Шайба | |
| 8 | 311-34-2 | Клапан | |
| 9 | 748-08-373 | Кольцо опорное | |
| 10 | 261164 | Кольцо | |
| 11 | 748-08-428 | Гайка нажимная | |
| 12 | 748-08-307СП | Корпус | |
| 13 | Шайба 6.02.019 [ГОСТ 6958-78] | Шайба 6.02.019 | |
| 14 | 748-08-126 | Клапан | |
| 15 | 748-08-127 | Кольцо стопорное | |
| 16 | 700-38-5325 | Пружина | |
| 16 | 700-38-5325 | Пружина | |
| 17 | 700-31-1076 | Шайба | |
| 17 | 700-31-1076 | Шайба | |
| 18 | 311-35-2 | Кольцо уплотняющее | |
| 18 | 311-35-2 | Кольцо уплотняющее | |
| 19 | 40909 | Кольцо | |
| 20 | 748-08-426 | Гайка нажимная | |
| 21 | 748-08-161 | Стержень | |
| 21 | 748-08-161 | Стержень |
