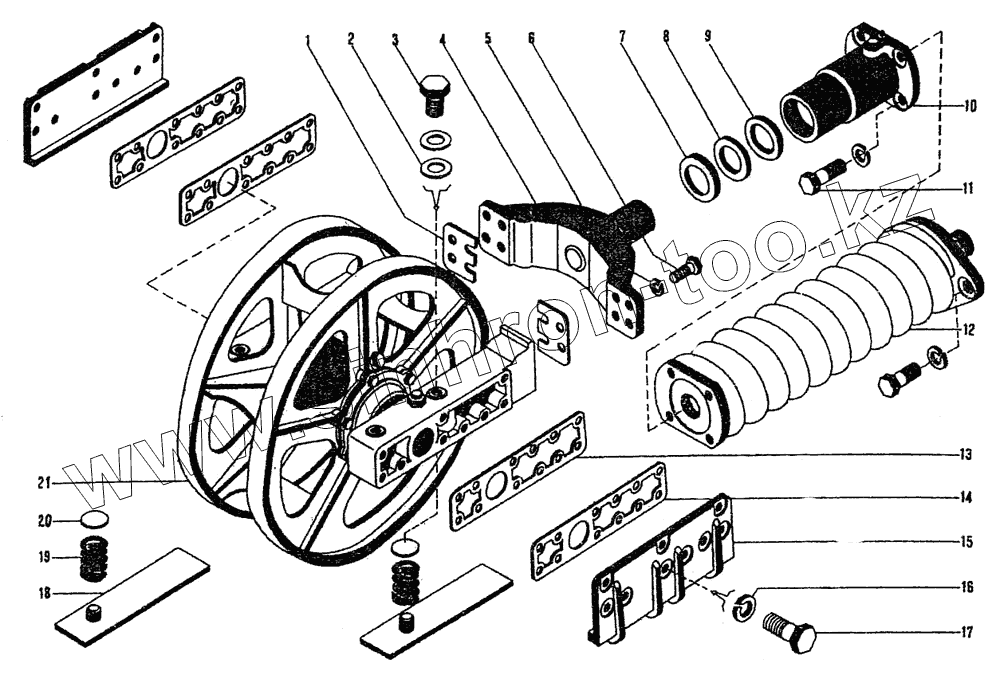

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Колесо направляющее с натяжным механизмом

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	748-31-138		Прокладка
2	Шайба 20.01.019 [ГОСТ 11371-78]		Шайба 20.01.019
3	700-28-2292		Болт
4	748-31-150СП		Коромысло
5	Шайба 24Т 65Г 09 [ГОСТ 6402-70]		Шайба 24Т 65Г 09
6	700-28-199		Болт
7	748-31-83		Обойма сальника
8	748-31-84		Кольцо СП118-89-16
9	748-31-85		Кольцо СП140-121-16
10	748-31-151-01СП		Механизм натяжения
11	700-28-376		Болт
12	748-31-152-01СП		Звено сдающее
13	748-31-10		Прокладка
14	748-31-11		Прокладка
15	748-31-12		Захват
16	Шайба 20 ОТ 65Г 09 [ГОСТ 6402-70]		Шайба 20 ОТ 65Г 09
17	700-28-2293		Болт
18	748-31-137СП		Планка
19	700-38-443		Пружина
20	748-31-34		Шайба
21	748-31-185СП		Колесо направляющее

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
