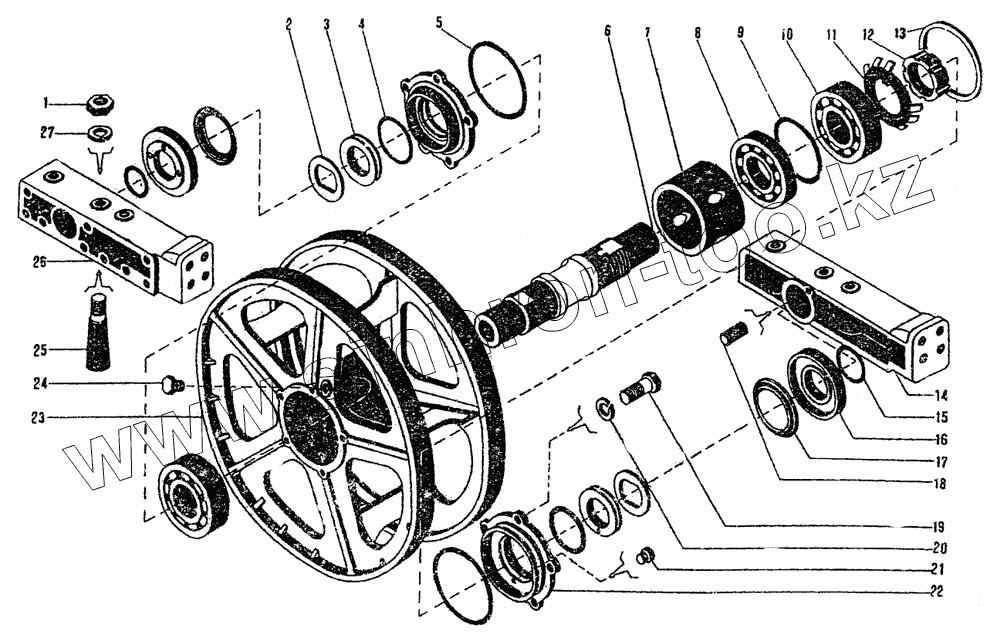

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Колесо направляющее

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Гайка М20х1,5-7Н.6.019 [ГОСТ 5915-70]		Гайка М20х1,5-7Н.6.019
2	748-31-217		Шайба
3	748-31-216		Кольцо
4	700-40-4451		Кольцо
5	712-19-214		Кольцо уплотнительное
6	748-31-187СП		Ось
7	748-31-181		Кольцо
8	Подшипник 320 [ГОСТ 8338-75]		Подшипник 320
8	Подшипник 320 [ГОСТ 8338-75]		Подшипник 320
9	748-31-178		Кольцо
10	Подшипник 42620 [ГОСТ 8328-75]		Подшипник 42620
10	Подшипник 42620 [ГОСТ 8328-75]		Подшипник 42620
11	700-31-1052		Шайба
12	700-30-692		Гайка
13	748-31-180		Кольцо
14	748-31-9		Ползун
15	40779		Кольцо уллотнительное
16	748-31-201		Крышка
17	748-31-164СП		Шайба
18	700-32-157		Штифт специальный
19	2831		Болт
20	Шайба 16 ОТ 65Г 09 [ГОСТ 6402-70]		Шайба 16 ОТ 65Г 09
21	748-31-74		Втулка
22	748-31-200		Крышка
23	748-31-169СП		Колесо направляющее
24	700-37-479		Пробка
25	748-31-3		Стопор оси
26	748-31-8		Ползун
27	Шайба 20 ОТ 65Г 09 [ГОСТ 6402-70]		Шайба 20 ОТ 65Г 09

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
