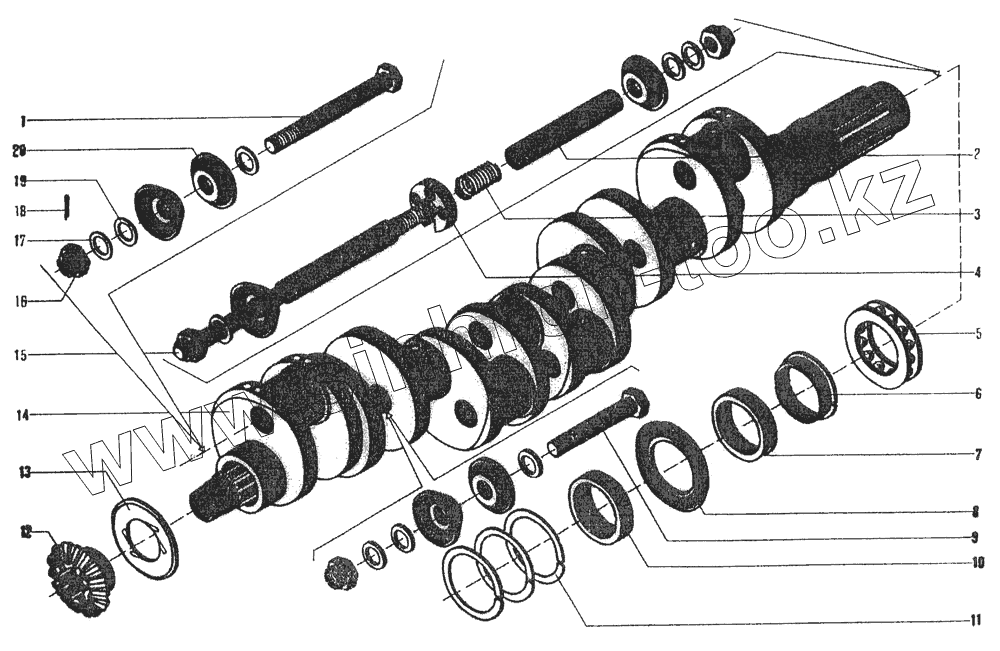

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Коленчатый вал

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
3305-27	3305-27		Уплотнение носка коленчатого вала
3305-00-20	3305-00-20		Установка коленчатого вала
305-29-1	305-29-1		Шпилька заглушек носка
3305-03-5	3305-03-5		Вал коленчатый с шатунами
1	305-10		Болт заглушки шатунной шейки
2	305-31-3		Трубка распорная
3	322-36-1		Пружина пускового клапана
4	305-30-3		Люнет
5	Подшипник 8120Л1 [ГОСТ 7872-89]		Подшипник 8120Л1
5	305-22		Подшипник 812ОЛ1
6	305-20		Втулка разъемная
7	305-21		Втулка обжимная
8	305-28		Кольцо маслоотбойное
9	305-11		Болт заглушки коренной шейки
10	305-25 -2		Втулка упорная
11	305-26-2		Кольцо уплотнительное
12	305-17А		Шестерня коленчатого вала
13	305-18А		Кольцо упорное
14	3305-01-6		Вал коленчатый
15	305-29-2		Шпилька заглушек носка вала
16	305-45-1		Гайка
17	353-05-1		Шайба
18	354-12		Шплинт 2х20
19	305-13		Прокладка
20	305-08-2А		Заглушка коренной и шатунной шеек

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
