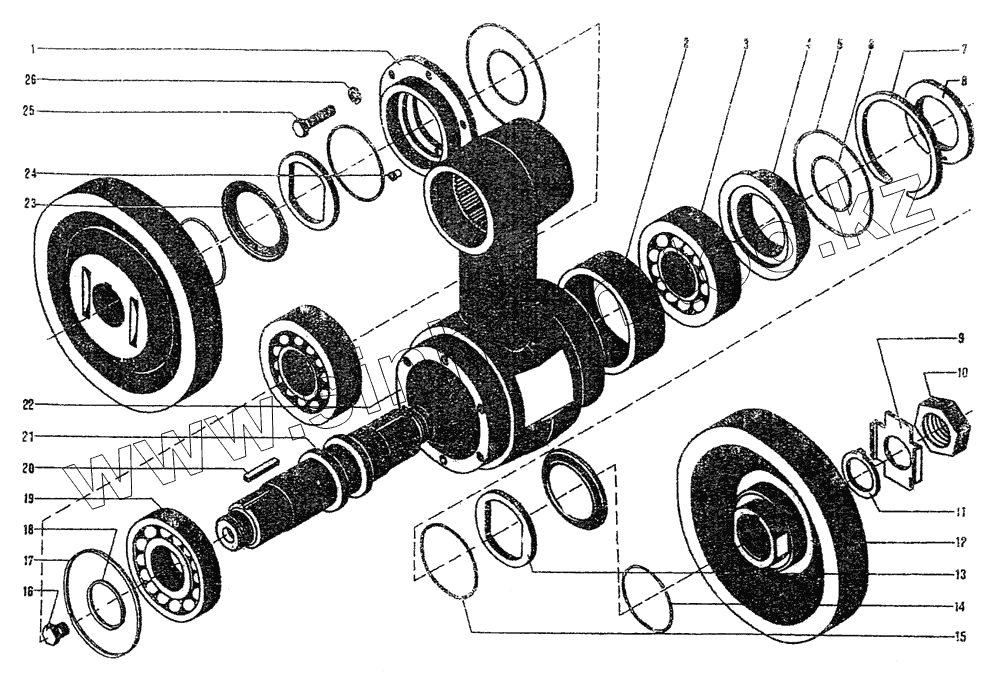

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Каток с балансиром

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	748-21-222		Крышка
2	748-21-213		Втулка
3	Подшипник 32616М [ГОСТ 8328-75]		Подшипник 32616М
3	Подшипник 32616М [ГОСТ 8328-75]		Подшипник 32616М
4	748-21-223		Крышка
5	748-21-75		Кольцо
6	748-21-6		Кольцо
7	700-39-479		Кольцо В170
8	748-21-216		Кольцо
9	700-31-440		Шайба стопорная
10	700-30-177		Гайка
11	748-21-73		Кольцо
12	748-21-162СП		Каток
13	748-21-217		Шайба
14	700-39-525		Кольцо пружинное
15	700-40-4451		Кольцо
16	700-37-479		Пробка
17	700-40-52		Кольцо
18	700-40-50		Кольцо
19	Подшипник 30316 [ГОСТ 8338-75]		Подшипник 30316
19	Подшипник 30316 [ГОСТ 8338-75]		Подшипник 30316
20	Шпонка 2-10х8х36 [ГОСТ 23360-78]		Шпонка 2-10х8х36
21	748-21-80		Ось катка
22	748-21-155СП		Балансир
23	748-21-164СП		Шайба нажимная
24	748-21-74		Штифт
25	700-28-2424		Болт
26	Шайба 14 ОТ 65Г 09 [ГОСТ 6402-70]		Шайба 14 ОТ 65Г 09

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
