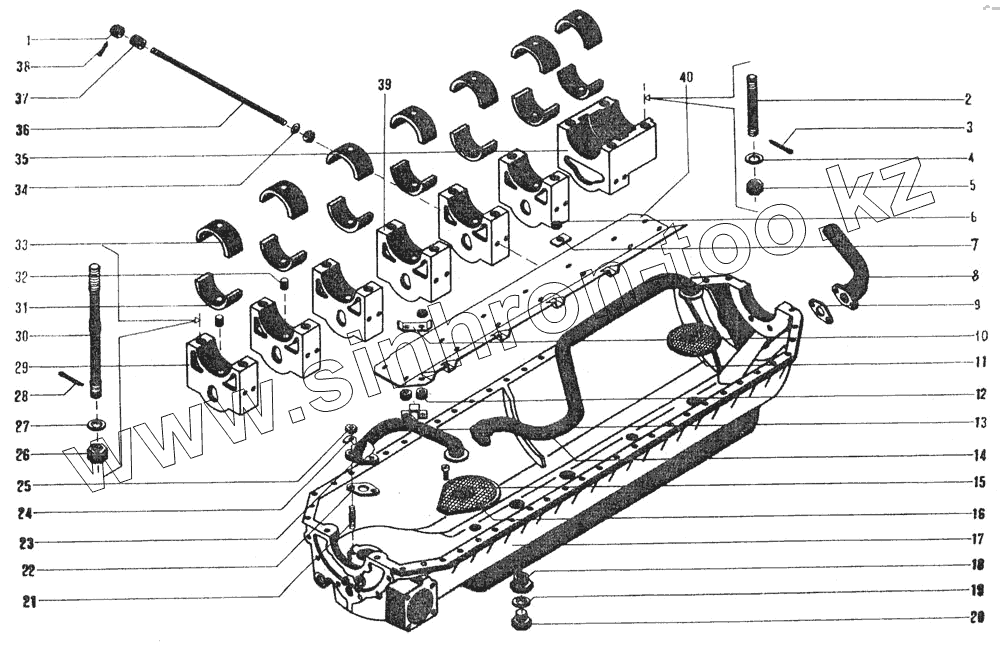

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Картер
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 301-13-1А | 301-13-1А | Шпилька стягивающая | |
| 1 | 301-89-3 | Гайка | |
| 1 | 301-81-2 | Гайка | |
| 1 | 301-81-2 | Гайка | |
| 2 | 301-19-3 | Шпилька | |
| 3 | 354-28 | Шплинт 2.5х20 | |
| 4 | 301-107-1 | Шайба | |
| 5 | 351-19А | Гайка М14х1,5 | |
| 6 | 351-02 | Гайка М8 | |
| 7 | 302-115 | Замок пластичный | |
| 8 | 402-80 | Труба | |
| 9 | 401-123 | Прокладка | |
| 10 | 402-20 | Замок пластичный | |
| 11 | 402-19 | Сетка | |
| 12 | 302-113-1 | Проставка | |
| 13 | 402-13 | Хомут крепление отсасывающей трубы | |
| 14 | 402-02-1 | Труба отсасывающая | |
| 15 | 402-14-2 | Сетка | |
| 16 | 302-44 | Винт | |
| 17 | 402-06-22 | Картер нижний | |
| 18 | 301-33-2 | Втулка | |
| 19 | 355-13 | Кольцо 22-30 | |
| 20 | 401-452 | Пробка | |
| 21 | 350-16А | Шпилька М6х32 | |
| 22 | 402-10 | Прокладка под угольник | |
| 23 | 402-01-1 | Труба отсасывающая | |
| 24 | 353-11 | Шайба стопорная 7 | |
| 25 | 351-06 | Гайка М6 | |
| 26 | 301-21-1 | Гайка | |
| 27 | 301-113-1 | Шайба | |
| 28 | 354-18 | Шплинт 4х36 | |
| 29 | 301-43-7 | Крышка | |
| 30 | 301-18-1 | Шпилька | |
| 31 | 301-83-5 | Вкладыш нижний | |
| 32 | 301-25-1 | Стопор | |
| 33 | 301-82-5 | Вкладыш верхний | |
| 34 | 301-110А | Шайба | |
| 35 | 301-48-9 | Крышка | |
| 36 | 301-84-2А | Шпилька стягивающая | |
| 37 | 401-465 | Люнет | |
| 38 | 354-15 | Шплинт 3,2х25 | |
| 38 | 354-15 | Шплинт 3,2х25 | |
| 39 | 301-50-5 | Крышка | |
| 40 | 402-15-1 | Маслоуловитель |
