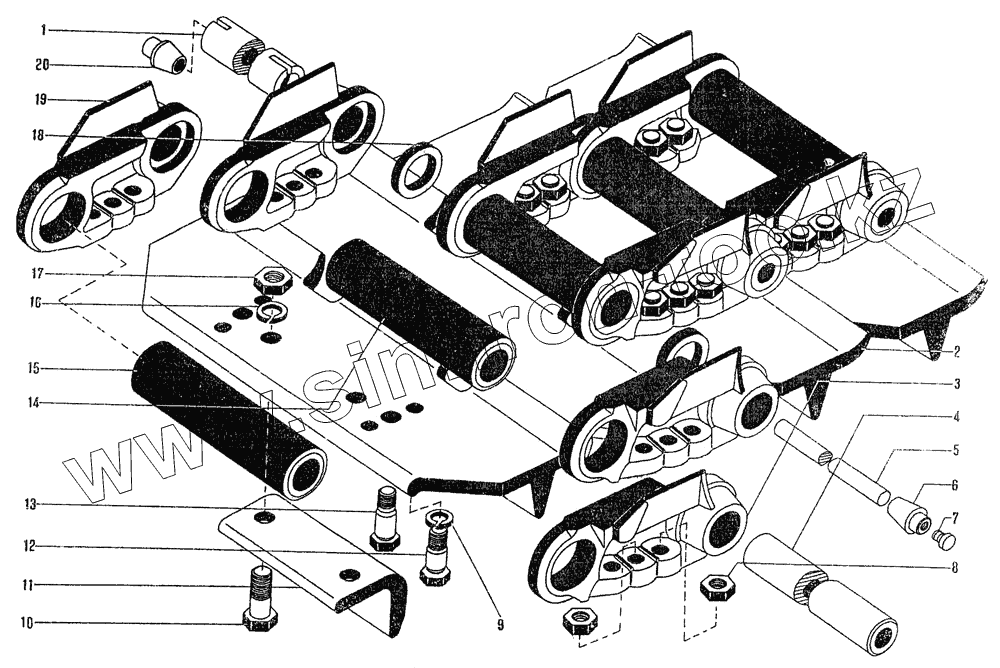

Каталог запасных частей к технике: ЧТЗ ДЭТ-250М2. Гусеница
1
1
2
2
2
2
3
3
3
3
4
4
4
5
5
6
6
7
7
8
8
8
8
9
9
9
9
10
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
16
17
18
18
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 748-22-158-03СП | 748-22-158-03СП | Отрезок гусеницы (27 звеньев) | |
| 748-22-158-01СП | 748-22-158-01СП | Отрезок гусеницы (11 звеньев) | |
| 748-22-158СП | 748-22-158СП | Отрезок гусеницы (одно звено) | |
| 748-22-158-04СП | 748-22-158-04СП | Отрезок гусеницы (28 звеньев) | |
| 748-22-158СП | 748-22-158СП | Отрезок гусеницы (одно звено) | |
| 1 | 748-22-74 | Палец замыкающий | |
| 1 | 748-22-74 | Палец замыкающий | |
| 2 | 748-22-81 | Башмак | |
| 2 | 748-22-81 | Башмак | |
| 2 | 748-22-81 | Башмак | |
| 2 | 748-22-81 | Башмак | |
| 3 | 748-22-76 | Звено | |
| 3 | 748-22-76 | Звено | |
| 3 | 748-22-76 | Звено | |
| 3 | 748-22-76 | Звено | |
| 4 | 748-22-79 | Палец | |
| 4 | 748-22-79 | Палец | |
| 4 | 748-22-79 | Палец | |
| 5 | 748-22-19 | Стержень | |
| 5 | 748-22-19 | Стержень | |
| 6 | 748-22-8 | Конус стопорный | |
| 6 | 748-22-8 | Конус стопорный | |
| 7 | 700-40-5128 | Пробка | |
| 7 | 700-40-5128 | Пробка | |
| 8 | 30326-1 | Гайка М20х1,5 | |
| 8 | 30326-1 | Гайка М20х1,5 | |
| 8 | 30326-1 | Гайка М20х1,5 | |
| 8 | 30326-1 | Гайка М20х1,5 | |
| 9 | Шайба 20 ОТ 65Г 09 [ГОСТ 6402-70] | Шайба 20 ОТ 65Г 09 | |
| 9 | Шайба 20 ОТ 65Г 09 [ГОСТ 6402-70] | Шайба 20 ОТ 65Г 09 | |
| 9 | Шайба 20 ОТ 65Г 09 [ГОСТ 6402-70] | Шайба 20 ОТ 65Г 09 | |
| 9 | Шайба 20 ОТ 65Г 09 [ГОСТ 6402-70] | Шайба 20 ОТ 65Г 09 | |
| 10 | Болт М24-8gх70.109.40Х [ГОСТ 7796-70] | Болт М24-8gх70.109.40Х | |
| 11 | 748-22-45 | Шпора | |
| 12 | 700-28-232 | Болт М20Сх1,5х78 | |
| 12 | 700-28-232 | Болт М20Сх1,5х78 | |
| 12 | 700-28-232 | Болт М20Сх1,5х78 | |
| 12 | 700-28-232 | Болт М20Сх1,5х78 | |
| 13 | 700-28-233 | Болт М20Сх1,5х78 | |
| 13 | 700-28-233 | Болт М20Сх1,5х78 | |
| 13 | 700-28-233 | Болт М20Сх1,5х78 | |
| 13 | 700-28-233 | Болт М20Сх1,5х78 | |
| 14 | 748-22-78 | Втулка замыкающая | |
| 14 | 748-22-78 | Втулка замыкающая | |
| 14 | 748-22-78 | Втулка замыкающая | |
| 14 | 748-22-78 | Втулка замыкающая | |
| 15 | 748-22-77 | Втулка | |
| 15 | 748-22-77 | Втулка | |
| 15 | 748-22-77 | Втулка | |
| 16 | 24 Т 65Г 09 [ГОСТ 6402-70] | 24 Т 65Г 09 | |
| 17 | Гайка М24-7Н.6.019 [ГОСТ 5915-70] | Гайка М24-7Н.6.019 | |
| 18 | 748-22-9 | Шайба | |
| 18 | 748-22-9 | Шайба | |
| 19 | 748-22-75 | Звено | |
| 19 | 748-22-75 | Звено | |
| 19 | 748-22-75 | Звено | |
| 19 | 748-22-75 | Звено | |
| 20 | 748-22-7 | Конус стопорный | |
| 20 | 748-22-7 | Конус стопорный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
